BÀI 21 - MẠCH ĐIỆN

KHỞI ĐỘNG

Câu hỏi: Người ta làm thế nào để mô tả cách mắc các thiết bị điện?

Trả lời rút gọn:

Người ta dùng sơ đồ mạch điện.

I. SƠ ĐỒ MẠCH ĐIỆN

1. Kí hiệu các thiết bị điện trong sơ đồ mạnh điện

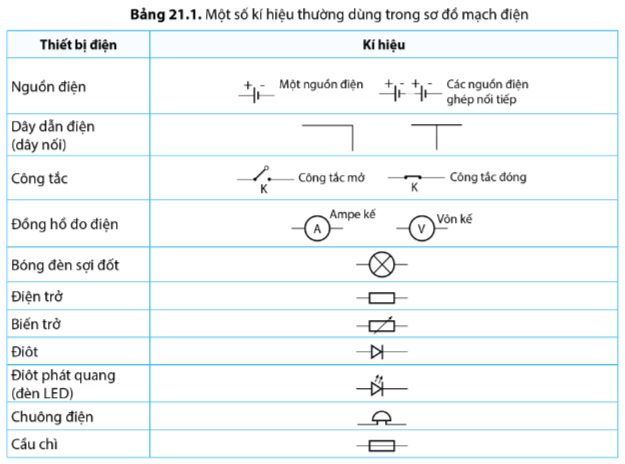

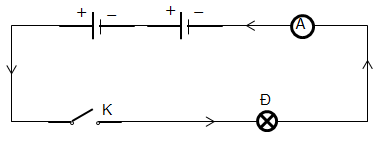

Luyện tập 1: Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện hình 21.2 gồm: hai pin, một công tắc, một đèn led và một ampe kế.

Trả lời rút gọn:

2. Mắc mạch điện theo sơ đồ

Câu hỏi 2: Chỉ ra chiều dòng điện chạy trong mạch điện đã mắc.

Trả lời rút gọn:

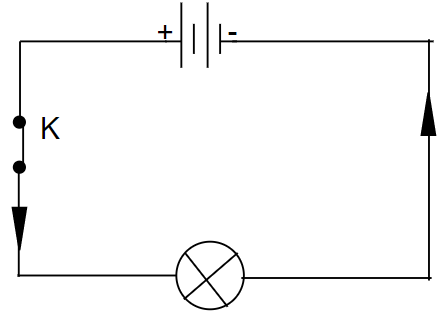

Luyện tập 2: Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện gồm: Một nguồn điện, một công tắc, một bóng đèn và các dây dẫn điện.

Trả lời rút gọn:

II. CÔNG DỤNG CẢ MỘT SỐ THIẾT BỊ ĐIỆN

1. Các thiết bị an toàn

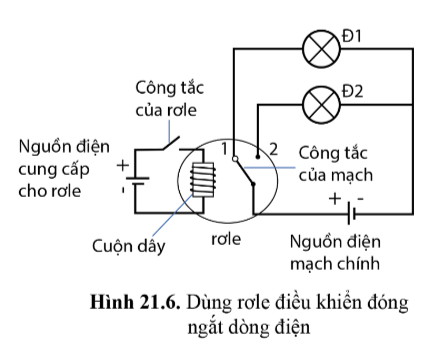

Câu hỏi 3: Biết mạch điện dùng rơle ở hình 21.6 hoạt động theo cách sau: Khi đóng hoặc mở công tác của rơle thì sẽ có dòng điện chạy qua cuộn dây của rơle, cuộn dây này sẽ đóng hay mở công tác của mạch điện dùng đèn ở vị trí 1 hoặc 2. Hãy mô tả hoạt động của mạch điện khi role đóng công tác mạch ở vị trí 1 và vị trí 2.

Trả lời rút gọn:

Khi đó sẽ có dòng điện chạy qua làm cho bóng đèn sáng.

Câu hỏi 4: Các thiết bị an toàn như cầu chì, rơle và cầu dao tự động có mặt ở đâu trong lớp học hay nhà của em. Mô tả tác dụng của các thiết bị đó.

Trả lời rút gọn:

Các thiết bị này sẽ tự động đóng, ngắt mạch khi xảy ra hiện tượng đoản mạch hoặc có cường độ dòng điện tăng quá mức để bảo vệ dụng cụ điện.

2. Chuông điện

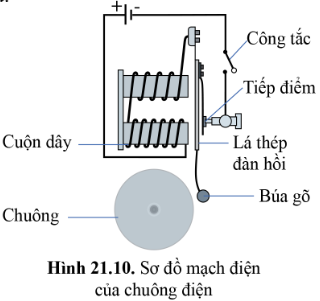

Câu hỏi: Mạch điện của chuông điện được mô tả như sơ đồ hình 21.10. Khi có dòng điện trong mạch, cuộn dây sẽ hút lá thép đàn hồi làm búa gõ vào chuông. Chuông sẽ kêu cho đến khi ngắt điện. Giải thích vì sao.

Trả lời rút gọn:

Vì dòng điện qua cuộn dây liên tục tạo ra lực hút lá thép đàn hồi để búa gõ vào chuông.

Luyện tập 2: Nêu các thiết bị điện mà em thấy được ở xe đạp điện.

Trả lời rút gọn:

Bình ắc quy, tay ga, ổ khóa, đèn, còi, xi nhan.

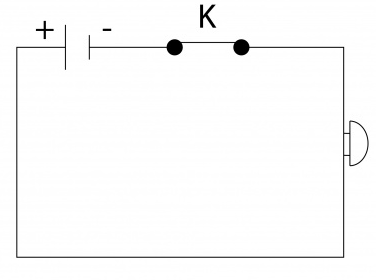

Luyện tập 3: Vẽ một sơ đồ mạch điện đơn giản mô tả nguồn điện của xe đạp điện cung cấp dòng điện cho còi (có vai trò như chuông điện).

Trả lời rút gọn:

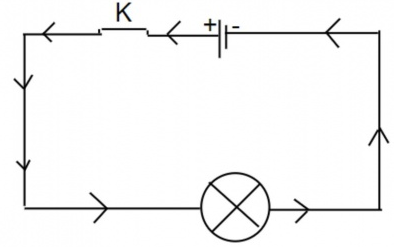

Vận dụng: Vẽ sơ đồ mạch điện để mô tả cách mắc các bộ phận chính của đèn pin: hai pin (hai nguồn điện ghép nối tiếp), bóng đèn, công tác và các dây dẫn điện.

Trả lời rút gọn:
