BÀI 7: THẤU KÍNH. KÍNH LÚP

Bài tập 7.1 (trang 19):

Thấu kính hội tụ không có đặc điểm nào sau đây?

A. Có phần rìa mỏng hơn phần ở giữa.

B. Có thể cho ảnh thật hoặc ảnh ảo, tùy vị trí của vật.

C. Luôn cho ảnh nhỏ hơn vật.

D. Có hai tiêu điểm chính.

Bài giải chi tiết:

Đáp án đúng: C.

Bài tập 7.2 (trang 19):

Hình vẽ nào dưới đây mô tả đúng đường truyền của chùm tia sáng song song sau khi truyền qua thấu kính hội tụ?

Bài giải chi tiết:

Đáp án đúng: C.

Bài tập 7.3 (trang 19):

Hình vẽ nào dưới đây là sai khi mô tả đường truyền của tia sáng qua thấu kính?

Bài giải chi tiết:

Đáp án đúng: D.

Bài tập 7.4 (trang 20):

Phải đặt vật sáng tại vị trí nào trước thấu kính hội tụ để ảnh của nó xuất hiện tại vị trí như trong hình dưới đây?

A. Vị trí A.            B. Vị trí B.             C. Vị trí C.             D. Vị trí D.

Bài giải chi tiết:

Vẽ tia tới 1 đi qua O sao cho tia ló 1 đi qua đầu mũi tên của ảnh.

Vẽ tia ló 2 đi qua F' và đầu mũi tên, cắt thấu kính tại I. Vẽ tia tới 2 song song với trục chính và cắt thấu kính tại I.

Xác định giao điểm của tia tới 1 và tia tới 2, ta tìm được vị trí của vật trước thấu kính.

=> Đáp án đúng: A.

Bài tập 7.5 (trang 20):

Đặt một vật sáng AB trước một thấu kính phân kì có tiêu cự 15 cm. Vật AB vuông góc với trục chính của thấu kính và có ảnh là A'B'. Khoảng cách từ ảnh A'B' đến thấu kính không thể nhận giá trị nào sau đây?

A. 5 cm.                        B. 7,5 cm.                     C. 12 cm.                      D. 18 cm.

Bài giải chi tiết:

Đáp án đúng: D.

Bài tập 7.6 (trang 20):

Một kính lúp có tiêu cự 5 cm được dùng để quan sát một dòng chữ nhỏ trên nhãn một hộp thuốc. Phải đặt nhãn hộp thuốc trong khoảng nào trước kính để thấy rõ được dòng chữ? Giải thích.

Bài giải chi tiết:

Phải đặt vật trong khoảng tiêu cự của kính lúp, tức là khoảng cách từ vật đến kính lúp nhỏ hơn 5 cm.

Kính lúp là một thấu kính hội tụ. Khi đặt vật trong khoảng tiêu cự của thấu kính hội tụ thì ảnh của nó được tạo bởi thấu kính là ảnh ảo, cùng chiều và lớn hơn vật. Do đó, khi đặt mắt phía sau kính lúp ta quan sát được ảnh phóng to và cùng chiều với vật, thuận tiện cho việc quan sát.

Bài tập 7.7 (trang 20):

Bằng phép vẽ sơ đồ tỉ lệ, hãy xác định vị trí ảnh S’ của điểm sáng S được tạo bởi thấu kính phân kì trong hình dưới đây.

Bài giải chi tiết:

Hình vẽ xác định vị trí ảnh S’ của điểm sáng S được tạo bởi thấu kính phân kì.

Bài tập 7.8 (trang 21):

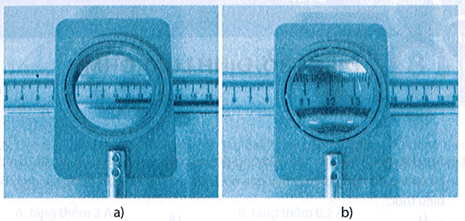

Hãy xác định mỗi thấu kính trong hình dưới đây là hội tụ hay phân kì? Giải thích.

Bài giải chi tiết:

- Thấu kính ở hình a là thấu kính phân kì vì ảnh quan sát được cùng chiều (ảnh ảo) và nhỏ hơn vật.

- Thấu kính ở hình b là thấu kính hội tụ vì ảnh quan sát được cùng chiều (ảnh ảo) và lớn hơn vật.

Bài tập 7.9 (trang 21):

Một vật sáng AB được đặt trước một thấu kính, vuông góc với trục chính, A nằm trên trục chính, cho ảnh A'B' ngược chiều và lớn hơn AB như hình dưới đây.

a) Đây là thấu kính hội tụ hay phân kì? Vì sao?

b) Dùng phép vẽ, xác định vị trí quang tâm O và các tiêu điểm chính của thấu kính.

Bài giải chi tiết:

a) Ảnh A'B' ngược chiều với vật AB nên là ảnh thật, vì vậy đây là thấu kính hội tụ.

b) Cách vẽ

- Vẽ đường nối B và B' giao với trục chính tại O; O là quang tâm của thấu kính.

- Vẽ kí hiệu thấu kính hội tụ vuông góc với trục chính tại O.

- Từ B vẽ tia sáng BI song song với trục chính tới thấu kính, tia ló của tia này đi qua B' và cắt trục chính tại điểm F’;F' là tiêu điểm chính của thấu kính.

- Tiêu điểm chính còn lại của thấu kính là điểm F đối xứng với F' qua quang tâm O.

Bài tập 7.10 (trang 21):

Một thấu kính hội tụ có tiêu cự 5 cm. Một vật sáng AB có độ cao 2 cm được đặt trước thấu kính, vuông góc với trục chính, A nằm trên trục chính, cách thấu kính một đoạn 4 cm. Sử dụng giấy kẻ ô li với tỉ lệ tuỳ chọn, vẽ ảnh A'B' của AB được tạo bởi thấu kính. Từ sơ đồ tỉ lệ, xác định khoảng cách từ ảnh đến thấu kính và độ cao của ảnh.

Bài giải chi tiết:

Dựa vào sơ đồ tỉ lệ tạo ảnh, ta thấy độ cao AB bằng 4 ô li ứng với 2 cm, khoảng cách từ AB đến thấu kính bằng 8 ô li tương ứng với 4 cm.

Từ đó, ta xác định được khoảng cách từ ảnh A'B' đến thấu kính bằng 40 ô li tương ứng với 20 cm, độ cao ảnh A'B' bằng 20 ô li tương ứng với 10 cm.
