BÀI 9: ĐOẠN MẠCH SONG SONG

Mở đầu: Chiếc đèn đội đầu ở hình 9.1 có thể điều chỉnh để sáng đồng thời cả hai đèn hoặc chi sáng một đèn. Trong trường hợp này, hai đèn được mặc như thê nào để có thể điều chỉnh được như vậy?

Đáp án chuẩn:

Song song

I. ĐOẠN MẠCH SONG SONG

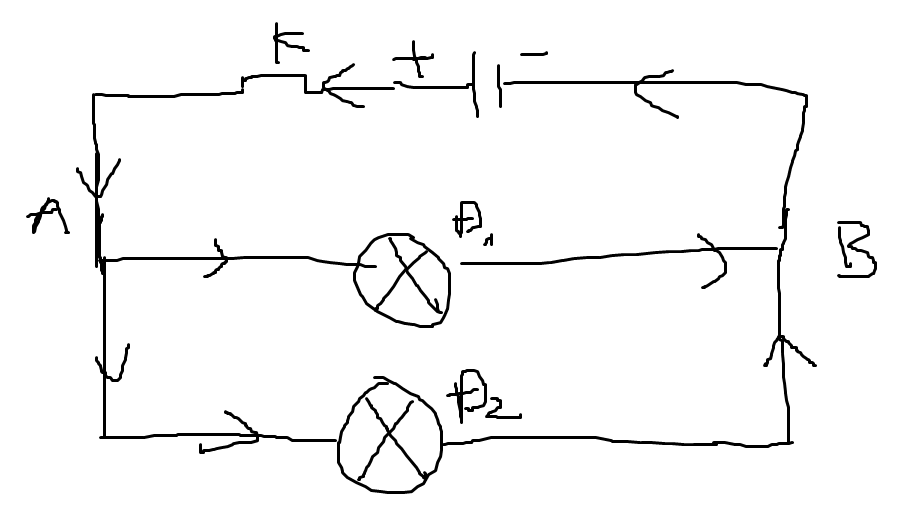

Câu 1: a) Vẽ vào và sơ đồ hình 9.3 khi đóng công tắc và biểu diễn chiều dòng điện trong mạch.

b) Với chiều dòng điện đã biểu diễn ở trên, các hạt mang điện sẽ dịch chuyển theo chiều nào trong đoạn mạch song song? Căn cứ vào đó, hãy dự đoán mối liên hệ của cường độ dòng điện qua các đoạn mạch khác nhau.

Đáp án chuẩn:

a)

b) Chiều dòng điện qua các nhánh của mạch song song cùng chiều.

- Cường độ dòng điện qua mạch chính là tổng cường độ dòng điện qua các nhánh rẽ

Câu 2: Mạch điện gồm một nguồn điện, một công tắc, hai điện trở giống nhau mắc song song. Một ampe kế được mắc nối tiếp với một điện trở vào một mạch nhánh. Em hãy vẽ sơ đồ của mạch điện này. Nếu số chỉ của ampe kế là 0,2 A thì cường độ dòng điện trong mạch chính là bao nhiêu?

Đáp án chuẩn:

- I1 = 0,2 (A)

- R1 = R2 => Rtđ = ½ R1

- U1 = U2 = U = I1 x R1 = 0,2 x 2 x Rtđ

- I = U / Rtđ = 0,4 (V)

II. ĐIỆN TRỞ TƯƠNG ĐƯƠNG CỦA ĐOẠN MẠCH SONG SONG

Câu 1: Chứng tỏ điện trở tương đương R của đoạn mạch gồm hai điện trở mắc song song luôn nhỏ hơn mỗi điện trở thành phần R1 và R2.

Đáp án chuẩn:

Điện trở tương đương R của đoạn mạch gồm hai điện trở mắc song song luôn nhỏ hơn mỗi điện trở thành phần R1 và R2.

Câu 2: Tính điện trở tương đương của đoạn mạch gồm hai điện trở R1 = 3 Ω và R2 = 6 Ω mắc song song.

Đáp án chuẩn:

Rtđ = 2 (Ω)

Câu 3: Một đoạn mạch gồm hai điện trở R1 = 20 Ω và R2 = 30 Ω mắc song song vào nguồn điện. Hiệu điện thế giữa hai đầu đoạn mạch là 12 V.

a) Tính điện trở tương đương của đoạn mạch.

b) Tính cường độ dòng điện trong mạch chính.

Đáp án chuẩn:

a) Rtđ = 12 (Ω)

b) I = U/Rtđ = 1 (A)

Câu 4: Biết rằng đèn đội đầu ở hình 9.1 dùng một pin gồm hai đèn mắc song song, hãy trả lời câu hỏi ở hoạt động mở đầu và vẽ sơ đồ mạch điện của đèn này.

Đáp án chuẩn:

Mắc song song

Vận dụng: Có 3 đèn pin, cần mắc các đèn như thế nào để nếu một đèn bị hỏng thì các đèn còn lại vẫn có thể sáng bình thường.

Đáp án chuẩn:

Mắc song song
