BÀI 26 - TRANG BỊ ĐIỆN Ô TÔ

PHẦN I: CÁC CÂU HỎI TRONG SGK

KHỞI ĐỘNG

CH: Theo em, trên ô tô có những thiết bị nào tiêu thụ điện?

I. CẤU TẠO CHUNG

CH: Trang bị điện ô tô có nhiệm vụ gì?

CH: Quan sát hình 26.1 và cho biết những hệ thống chính của trang bị điện ô tô.

II. HỆ THỐNG CUNG CẤP ĐIỆN

III. CÁC HỆ THỐNG ĐIỆN ĐỘNG CƠ

CH: Hệ thống cung cấp điện có chức năng gì?

CH: Quan sát hình 26.2 và cho biết hệ thống cung cấp điện gồm các bộ phận chính nào?

CH: Khi động cơ chưa làm việc, bộ phận nào cung cấp điện cho các thiết bị tiêu thụ điện trên ô tô?

CH: Hệ thống đánh lửa được sử dụng cho động cơ đốt trong dùng loại nhiên liệu nào?

IV. HỆ THỐNG CHIẾU SÁNG

CH: Quan sát hình 26.3 và cho biết những loại đèn chính phía trước ô tô.

V. HỆ THỐNG THÔNG TIN VÀ TÍN HIỆU

1. Các thiết bị tín hiệu

CH: Thiết bị tín hiệu trên ô tô có vai trò gì. Nêu tên các thiết bị ánh sáng và âm thanh trên ô tô.

CH: Khi ô tô đang di chuyển, đèn báo của thiết bị thông tin có màu đỏ thì người lái cần làm gì?

2. Các thiết bị thông tin

VI. HỆ THỐNG KIỂM TRA THEO DÕI

CH: Hệ thống kiểm tra theo dõi có nhiệm vụ gì?

CH: Hệ thống kiểm tra theo dõi gồm có những bộ phận nào? Chức năng của bộ phận đó là gì?

VII. CÁC HỆ THỐNG ĐIỆN TỬ KHÁC

CH: Kể tên một số hệ thống các thiết bị phụ trên ô tô.

CH: Hệ thống cơ điện tử trên ô tô được thiết kế với mục đích gì?

LUYỆN TẬP

CH: Hãy kể tên những hệ thống tiêu thụ điện trên ô tô.

CH: Hệ thống nào trên ô tô có nhiệm vụ thông tin cho người lái biết được tình trạng kĩ thuật của ô tô?

VẬN DỤNG

CH: Em hãy tìm hiểu ý nghĩa của các đèn báo trên bảng điều khiển của ô tô.

PHẦN II: 5 PHÚT GIẢI BÀI.

KHỞI ĐỘNG

CH:

Theo em, trên ô tô có những thiết bị tiêu thụ điện như: đèn chiếu sáng, các loại đèn báo, các loại còi, điều hòa, màn hình, …

I. CẤU TẠO CHUNG

CH: Trang bị điện ô tô có nhiệm vụ đảm bảo cho động cơ và ô tô hoạt động tốt, đảm bảo an toàn, kinh tế, tiện nghi cũng như thân thiện với môi trường

CH: Những hệ thống chính của trang bị điện ô tô:

+ Hệ thống cung cấp điện

+ Các hệ thống điện động cơ

+ Hệ thống chiếu sáng

+ Hệ thống thông tin tín hiệu

+ Hệ thống kiểm tra theo dõi.

II. HỆ THỐNG CUNG CẤP ĐIỆN

III. CÁC HỆ THỐNG ĐIỆN ĐỘNG CƠ

CH: Hệ thống cung cấp điện có chức năng lưu trữ và cung cấp nguồn điện ổn định cho các phụ tải trên ô tô.

CH: Hệ thống cung cấp điện gồm các bộ phận chính:

+ Ắc quy

+ Máy phát điện

+ Bộ điều chỉnh điện.

CH: Khi động cơ chưa làm việc, hệ thống khởi động cung cấp điện cho các thiết bị tiêu thụ điện trên ô tô.

CH: Hệ thống đánh lửa được sử dụng cho động cơ đốt trong thường được sử dụng cho các loại nhiên liệu như xăng, dầu Diesel, gas tự nhiên và LPG (Liquefied Petroleum Gas).

IV. HỆ THỐNG CHIẾU SÁNG

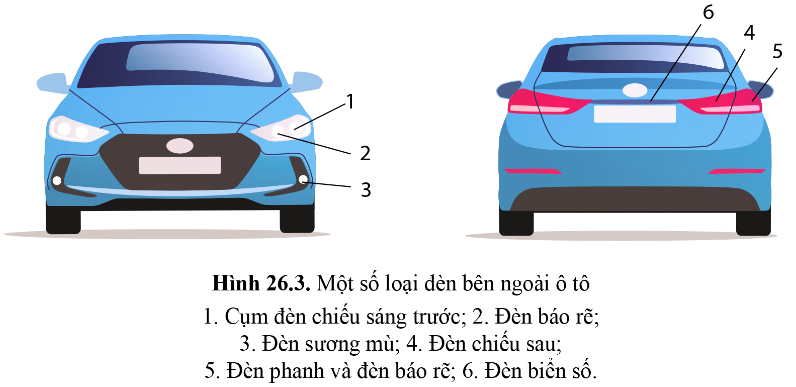

CH: Những loại đèn chính phía trước ô tô:

+ Cụm đèn chiếu sáng, đèn sương mù, đèn báo rẽ.

+ Đèn báo dừng đỗ

+ Đèn báo sự cố.

V. HỆ THỐNG THÔNG TIN VÀ TÍN HIỆU

1. Các thiết bị tín hiệu

CH: Các thiết bị tín hiệu trên ô tô và vai trò của chúng:

+ Nhóm thiết bị tín hiệu ánh sáng: đèn báo rẽ, đèn hậu, đèn báo phanh, đèn báo sự cố, đèn báo lùi. Vai trò của chúng là báo hiệu dưới dạng ánh sáng.

+ Nhóm thiết bị tín hiệu âm thanh: còi, còi báo rẽ, còi cảnh báo trong xe. Vai trò của chúng là báo hiệu hoặc cảnh báo dạng âm thanh.

CH: Khi ô tô đang di chuyển, đèn báo của thiết bị thông tin có màu đỏ thì người lái cần dừng xe để đảm bảo an toàn do xe đang trong tình trạng trục trặc nghiêm trọng, nguy hiểm.

2. Các thiết bị thông tin

VI. HỆ THỐNG KIỂM TRA THEO DÕI

CH: Hệ thống kiểm tra theo dõi có nhiệm vụ giám sát tình trạng kĩ thuật của ô tô và thông báo cho người lái để vận hành xe phù hợp.

CH:

• Hệ thống kiểm tra theo dõi gồm có những bộ phận:

+ Cảm biến

+ Bộ phận xử lí tín hiệu

+ Bộ phận hiển thị

• Chức năng của các bộ phận đó:

+ Cảm biến: thu nhận thông tin về trạng thái, thông số vật lí, hóa học của xe, biến đổi thành tín hiệu điện để cung cấp cho bộ phận xử lí.

+ Bộ phận xử lí tín hiệu: tiếp nhận tín hiệu từ cảm biến để lọc, khuếch đại và chuyển đổi tín hiệu.

+ Bộ phận hiển thị: hiển thị các thông tin về trạng thái, thông số làm việc của ô tô.

VII. CÁC HỆ THỐNG ĐIỆN TỬ KHÁC

CH: Một số hệ thống các thiết bị phụ trên ô tô:

+ Hệ thống lau rửa kính

+ Hệ thống khóa cửa

+ Hệ thống nâng hạ kính

+ Hệ thống sấy kính

+ Hệ thống điều khiển ghế ngồi

+ Hệ thống điều hòa không khí.

CH: Hệ thống cơ điện tử trên ô tô được thiết kế để giảm tiêu hao nhiên liệu, giảm phát thải, tăng công suất động cơ, tăng tính an toàn chuyển động của ô tô, tăng tính tiện nghi sử dụng cho người ngồi trên xe.

LUYỆN TẬP

CH: Những hệ thống tiêu thụ điện trên ô tô:

+ Hệ thống cung cấp điện

+ Các hệ thống điện động cơ

+ Hệ thống chiếu sáng

+ Hệ thống thông tin tín hiệu

+ Hệ thống kiểm tra theo dõi.

CH: Hệ thống kiểm tra theo dõi trên ô tô có nhiệm vụ thông tin cho người lái biết được tình trạng kĩ thuật của ô tô.

VẬN DỤNG

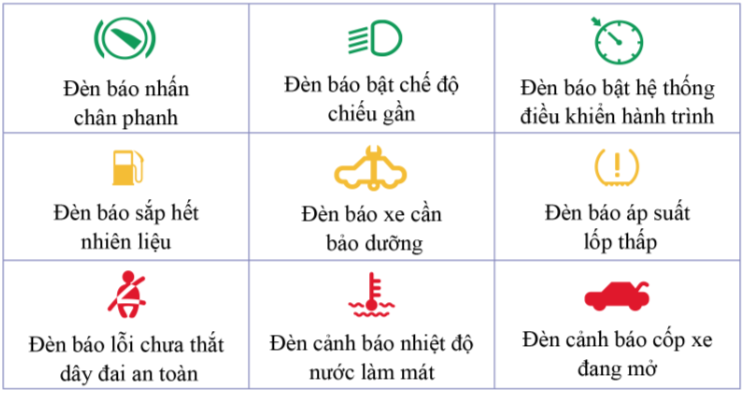

CH: Ý nghĩa của các đèn báo trên bảng điều khiển của ô tô:
