BÀI 2 - QUY TRÌNH CHẾ TẠO CƠ KHÍ

PHẦN I: CÁC CÂU HỎI TRONG SGK

KHỞI ĐỘNG

CH: Quan sát hình 2.1 và cho biết các bước cơ bản của quy trình chế tạo vòng bi.

I. KHÁI QUÁT CHUNG VỀ QUY TRÌNH CHẾ TẠO CƠ KHÍ

CH: Quan sát hình 2.2 và kể tên các bước cơ bản của quy trình chế tạo cơ khí.

 CH: Một nhà máy chế tạo cơ khí có cần thực hiện đầy đủ các bước như hình 2.2 không? Vì sao?

II. NỘI DUNG CỦA QUY TRÌNH CHẾ TẠO CƠ KHÍ

CH: Nghiên cứu bản vẽ có vai trò gì trong bước chuẩn bị chế tạo? Quan sát hình 2.3, 2.4 và cho biết nghiên cứu bản vẽ này sẽ có được những thông tin gì?

CH: Mục đích của lập quy trình công nghệ và chọn trang thiết bị phục vụ chế tạo là gì? Lấy ví dụ minh họa.

CH: Việc chế tạo thử sản phẩm của dự án nhằm mục đích gì?

CH: Nên xây dựng quy trình công nghệ gia công cho những chi tiết nào ở hình 2.3 để giảm chi phí chế tạo?

CH: Quan sát hình 2.5 và hình 2.6 cho biết: các chi tiết bạc lót, giá đỡ trục nên gia công trên loại máy nào thì phù hợp?

LUYỆN TẬP

CH: Hãy lập quy trình chế tạo chi tiết giá treo của sản phẩm puli treo ở hình 2.3.

VẬN DỤNG

CH: Mô tả quy trình chế tạo một sản phẩm cơ khí mà em biết dưới dạng sơ đồ khối.

PHẦN II: 5 PHÚT GIẢI BÀI.

KHỞI ĐỘNG

CH:

+ Tạo phôi kim loại

+ Gia công tạo vòng bi, bi, vòng cách, vòng trong

+ Lắp ráp

+ Kiểm tra

+ Hoàn thiện

I. KHÁI QUÁT CHUNG VỀ QUY TRÌNH CHẾ TẠO CƠ KHÍ

CH:

+ Chuẩn bị chế tạo

+ Gia công chi tiết

+ Lắp ráp chi tiết

+ Kiểm tra và hoàn thiện sản phẩm

CH:

+ Việc thực hiện đúng quy trình khi chế tạo trong cơ khí sẽ dâm bảo cho quá trình sản xuất tạo ra được các sản phẩm có tính kĩ thuật, kinh tế và mĩ thuật tốt nhật. Các bước cơ bản trong quy trình chế tạo cơ khí được mô tả như hình 2.2.

II. NỘI DUNG CỦA QUY TRÌNH CHẾ TẠO CƠ KHÍ

CH:

+ Vai trò: Xác định rõ các thông tin cần thiết về sán phẩm liên quan đến việc chế tạo như: quy trình công nghệ, phương pháp gia công, điểu kiện sản xuất.,...

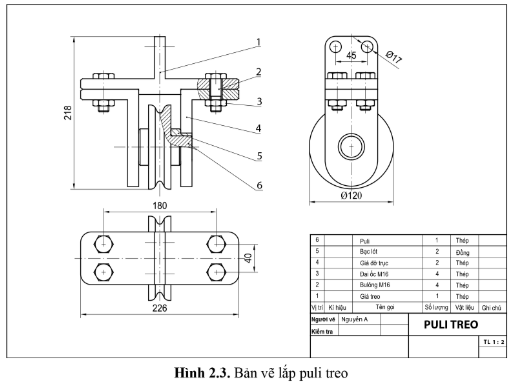

+ Nghiên cứu bản vẽ lắp sản phẩm puli treo ở hình 2.3 để xác định số lượng chi tiết cầu thành nên sản phẩm cũng như mối quan hệ lắp ghép giữa các chi tiết.

+ Nghiên cứu bản vẽ chi tiết bạc lót ở hình 2.4 để lựa chọn được phương pháp gia công.

CH: Sau khi nghiên cứu bản vẽ, bước tiếp theo là lập quy trình công nghệ để chế tạo sản phẩm đúng yêu cầu kĩ thuật và giảm thiểu chi phí.

CH: Việc chế tạo thử sản phẩm của dự án nhằm mục đích kiểm tra lại thiết kế, kiểm tra hoạt động của sản phẩm có đạt yêu cầu không.

CH: Đối với sản phẩm puli treo ở hình 2.3, các chi tiết cần xây dựng quy trình công nghệ gia công là: giá treo, giá đỡ trục, puli và bạc lót. Các chi tiết còn lại (bulông, đai ốc) là các chi tiết thông dụng sẽ mua theo tiêu chuẩn để giảm chi phí. Sản phẩm puli treo được tạo thành từ nhiều chi tiết nên cần xây dựng quy trình công nghệ lắp ráp.

CH:

+ Chi tiết bạc lót được gia công bằng máy tiện.

+ Chi tiết giá đỡ trục được gia công bằng máy phay, máy khoan.

LUYỆN TẬP

CH: Quy trình chế tạo chi tiết giá treo của sản phẩm puli treo ở hình 2.3:

+ Bước 1: Đưa bánh puli vào vị trí lắp

+ Bước 2: Lắp bạc lót vào bánh puli

+ Bước 3: Lắp giá đỡ trục vào bạc lót

+ Bước 4: Lắp giá treo vào giá đỡ trục

VẬN DỤNG

CH: Mô tả quy trình chế tạo một sản phẩm cơ khí mà em biết dưới dạng sơ đồ khối:
