Tóm lược nội dung

BÀI 12. DÂY CHUYỀN SẢN XUẤT TỰ ĐỘNG VỚI TỰ THAM GIA CỦA ROBOT

HOẠT ĐỘNG KHỞI ĐỘNG

GV yêu cầu HS thảo luận và trả lời: Thế nào là Robot công nghiệp ?

NỘI DUNG BÀI HỌC GỒM

  • Khái niệm và đặc điểm
  • Phân loại robot

  • Luyện tập
  • Vận dụng

HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC

I. ROBOT CÔNG NGHIỆP

Hoạt động 1. Khái niệm và đặc điểm

GV đặt câu hỏi hướng dẫn học sinh tìm hiểu: Theo em, đặc điểm và vai trò của Robot là?

Nội dung gợi ý:

- Robot là một loại máy có thể thực hiện các công việc một cách tự động bởi chương trình điều khiển từ máy tính hoặc các vi mạch điện tử.

- Robot công nghiệp là robot được sử dụng trong sản xuất công nghiệp để thực hiện các nhiệm vụ của quá trình sản xuất như: gia công, lắp ráp, sơn, đóng gói sản phẩm,…

- Đặc điểm và vai trò của robot: Robot giúp thay thế con người thực hiện các thao tác phức tạp, làm việc trong môi trường độc hại một cách dễ dàng với yêu cầu nhanh và độ chính xác cao.

-Việc sử dụng robot trong các hệ thống sản xuất tự động giúp tăng năng suất lao động, tiết kiệm không gian làm việc, hạn chế các chi phi không đáng có,…

Hoạt động 2. Phân loại robot

GV đưa ra câu hỏi: Theo em, Việc phân loại robot trong hệ thống sản xuất tự động thường dựa trên các công dụng của robot như?

Nội dung gợi ý:

Việc phân loại robot trong hệ thống sản xuất tự động thường dựa trên các công dụng của robot như:

+ Robot hàn có nhiệm vụ thực hiện hàn nối các chi tiết hay bộ phận của sản phẩm.

+ Robot lắp ráp đảm nhận việc lắp ráp các chi tiết khác nhau thành một thành phẩm hoặc bán thành phẩm.

+ Robot gia công có nhiệm vụ thực hiện các công việc gia công sản phẩm trong dây chuyền sản xuất.

+ Robot vận chuyển có nhiệm vụ vận chuyển các chi tiết, sản phẩm trong dây chuyền sản xuất đến các vị trí cho nguyên công tiếp theo.

+ Robot đóng gói trong dây chuyền sản xuất thực hiện nhiệm vụ đóng gói sản phẩm.

HOẠT ĐỘNG LUYỆN TẬP

Từ nội dung bài học,GV yêu cầu HS luyện tập làm bài:

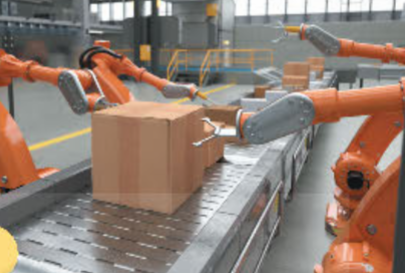

Câu 1: Quan sát hình ảnh sau và cho biết robot công nghiệp đang thực hiện nhiệm vụ gì?

BÀI 12. DÂY CHUYỀN SẢN XUẤT TỰ ĐỘNG VỚI TỰ THAM GIA CỦA ROBOTHOẠT ĐỘNG KHỞI ĐỘNGGV yêu cầu HS thảo luận và trả lời: Thế nào là Robot công nghiệp ? NỘI DUNG BÀI HỌC GỒMKhái niệm và đặc điểmPhân loại robotLuyện tậpVận dụngHOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC

A. Vận chuyển

B. Hàn

C. Lắp ráp

D. Đóng gói

Câu 2: Con người đóng vai trò gì trong dây truyền sản xuất tự động?

A. Con người tham gia trực tiếp vào dây chuyền sản xuất, thực hiện tất cả các công việc nhằm tạo ra sản phẩm

B. Con người tham gia trực tiếp vào dây chuyền sản xuất, thực hiện một số công việc khác nhau nhằm tạo ra sản phẩm

C. Con người không tham gia vào dây chuyền sản xuất, các máy móc, thiết bị trực tiếp thực hiện hết các công việc

D. Con người không tham gia trực tiếp vào dây chuyền sản xuất, chỉ thiết kế, giám sát và hiệu chỉnh

Câu 3: Đặc điểm của dây chuyền sản xuất tự động cứng là?

A. Năng suất cao nhưng độ ổn định không cao

B. Chi phí đầu tư cao

C. Chi phí đầu tư không quá lớn

D. Độ linh hoạt cao

Câu 4: Cho các phát biểu sau, số phát biểu đúng là?

Robot công nghiệp là thiết bị tự động, bao gồm cơ cấu chấp hành tay máy và bộ điều khiển theo chương trình để thay con người thực hiện các nhiệm vụ khác nhau của quá trình sản xuất.

Robot công nghiệp trong dây truyền sản xuất tự động thường được dùng để vận chuyển, gia công, xử lý bề mặt, lắp ráp và kiểm tra.

Trong hoạt động cấp, tháo phôi, robot lấy phôi đặt trên băng tải hoặc lấy sản phẩm ra khỏi băng tải.

Sau khi gia công, chi tiết được đưa tới kiểm tra nếu đạt yêu cầu, chi tiết được xếp vào thùng thành phẩm, nếu không đạt yêu cầu, chi tiết bị đưa vào thùng phế phẩm.

Hoạt động kiểm tra chỉ thực hiện khi sau khi gia công.

A. 1

B. 2

C. 3

D. 4

Câu 5: Số phát biểu đúng trong các phát biểu sau là?

Robot công nghiệp là robot được sử dụng trong sản xuất công nghệp để thực hiện các nhiệm vụ của quá trình sản xuất như: gia công, lắp ráp, sơn, đóng gói sản phẩm.

Sản xuất theo dây chuyền là hình thức của nền sản xuất theo quy mô vừa và nhỏ. Trong đó môi vị trí trên dây chuyền có nhiệm vụ thực hiện một công đoạn, nhiệm vụ nhất định.

Trong dây chuyền sản xuất tự động, băng tải thực hiện chức năng di chuyển đối tượng sản xuất đến các vị trí khác nhau.

Dây chuyền sản xuất tự động cứng là dây chuyền mà trong đó các quá trình chế tạo, sản xuất, lắp ráp tự động được thiết lập bởi các máy công tác, máy gia công tự động cứng.

A. 1

B. 2

C. 3

D. 4

Nội dung gợi ý:

Câu 1 - DCâu 2 - DCâu 3 -CCâu 4 - CCâu 5 - C

HOẠT ĐỘNG VẬN DỤNG

Vận dụng kiến thức, GV yêu cầu HS trả lời câu hỏi:

Câu 1: Những đặc điểm và vai trò chính của robot là gì?

Câu 2: Trong hệ thống sản xuất tự động, việc phân loại robot thường dựa vào các công dụng nào của chúng?
