BÀI 12: HÌNH CHIẾU PHỐI CẢNH

MỞ ĐẦU

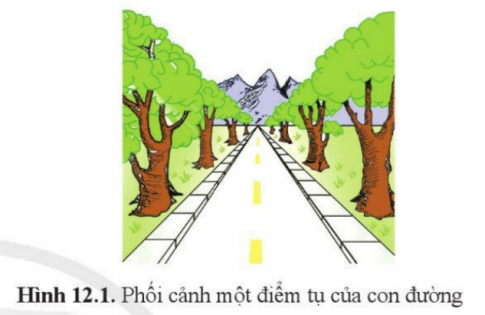

CH: Quan sát kích thước bề rộng con đường trong hình 12.1 và cho biết ở xa so với gần nhau khác nhau như thế nào? Thực tế thì kích thước đó có thay đổi không?

Gợi ý đáp án:

+ Trong hình vẽ, bề rộng con đường ở xa hẹp hơn so với gần; con đường càng xa càng hẹp dần.

+ Thực tế, cùng tầm nhìn thì kích thước đó không thay đổi.

I. KHÁI QUÁT CHUNG VỀ HÌNH CHIẾU PHỐI CẢNH

1. Khái niệm

Hình thành kiến thức:

1. Hình chiếu phối cảnh được xây dựng bằng phép chiếu gì?

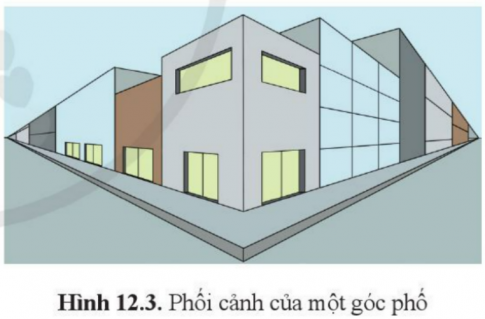

2. Quan sát Hình 12.3 và cho biết càng ở gần tâm chiếu thì chiều cao của các ngôi nhà thay đổi như thế nào?

Gợi ý đáp án:

1.  Hình chiếu phối cảnh được xây dựng bằng phép chiếu xuyên tâm.
2.  Càng ở gần tâm chiếu thì chiều cao của các ngôi nhà càng thấp dần.

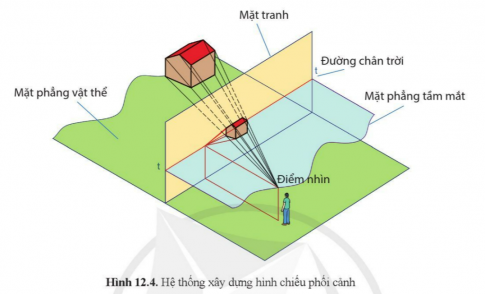

Hình thành kiến thức: Quan sát hình 12.4 và chỉ ra mối quan hệ về vị trí giữa các mặt phẳng.

Gợi ý đáp án:

Các mặt phẳng nằm vuông góc với nhau từng đôi một.

2. Các loại hình chiếu phối cảnh

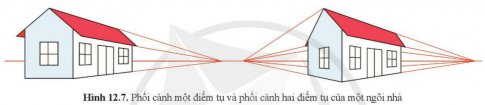

Luyện tập: Hãy chỉ ra sự khác biệt trong hình chiếu phối cảnh của cùng một ngôi nhà (hình 12.7) khi được biểu diễn phối cảnh một điểm tụ và phối cảnh hai điểm tụ.

Gợi ý đáp án:

+ Ngôi nhà được biểu diễn phối cảnh 1 điểm tụ: càng xa càng nhỏ dần về một phía; mặt tranh song song với một mặt của ngôi nhà (người quan sát nhìn vào 1 mặt của ngôi nhà).

+ Ngôi nhà được biểu diễn phối cảnh 2 điểm tụ: càng xa càng nhỏ dần về hai phía; mặt tranh không song song với vật nào của vật thể (người quan sát nhìn vào 1 cạnh của ngôi nhà)

II. VẼ HÌNH CHIẾU PHỐI CẢNH MỘT ĐIỂM TỤ

Hình thành kiến thức: Quan sát hình 12.8a và cho biết vị trí đặt điểm tụ F' ở bên phải, bên trái hoặc ở chính giữa đường chân trời ảnh hưởng như thế nào tới việc quan sát vật thể?

Gợi ý đáp án:

+ Vị trí đặt điểm tụ F' ở bên phải đường chân trời: quan sát được 2 chiều của vật thể, quan sát rõ mặt bên phải.

+ Vị trí đặt điểm tụ F' ở bên trái đường chân trời: quan sát được 2 chiều của vật thể, quan sát rõ mặt bên trái.

+ Vị trí đặt điểm tụ F' ở chính giữa đường chân trời: chỉ quan sát được 1 mặt của vật thể.

Hình thành kiến thức: Quan sát hình 12.8b và cho biết hình chiếu đứng của vật thể có thể đặt phía trên hoặc phía dưới đường chân trời không? Điều đó ảnh hưởng như thế nào tới hình chiếu phối cảnh.

Gợi ý đáp án:

Theo em là không. Vì khi đó hình chiếu phối cảnh sẽ không phản ánh được 2 chiều và khoảng cách xa gần của các vật thể.

Hình thành kiến thức: Có nhất thiết phải nối tất cả các điểm trên vật thể về điểm tụ khi đường nối đó bị che khuất không?

Gợi ý đáp án:

Không nhất thiết phải nối tất cả các điểm trên vật thể về điểm tụ khi đường nối đó bị che khuất không.

Câu 4: Các cạnh còn lại được vẽ theo nguyên tắc nào?

Gợi ý đáp án:

Các cạnh còn lại được vẽ theo nguyên tắc: Sau khi xác định được độ sâu của vật thể, từ điểm độ sâu vẽ các đường thẳng lần lượt song song với các cạnh của hình chiếu đứng.

Hình thành kiến thức:

1. Làm thế nào để xác định cạnh khuất trên vật thể vừa vẽ?

2. Các hình 12.8a, b, c, d, e tương ứng với từng bước trong cách vẽ hình chiếu phối cảnh một điểm tụ.

Gợi ý đáp án:

1. Để xác định cạnh khuất trên vật thể vừa vẽ, ta áng chừng các cạnh so với điểm tụ F, cạnh nào bị khuất bên trong do hình chiếu đứng che là cạnh khuất.

2. Hãy cho biết các hình 12.8a, b, c, d, e tương ứng với từng bước nào trong cách vẽ hình chiếu phối cảnh một điểm tụ.

+ Hình 12.8a: Bước 1

+ Hình 12.8b: Bước 2

+ Hình 12.8c: Bước 3

+ Hình 12.8d: Bước 4

+ Hình 12.8e: Bước 5.

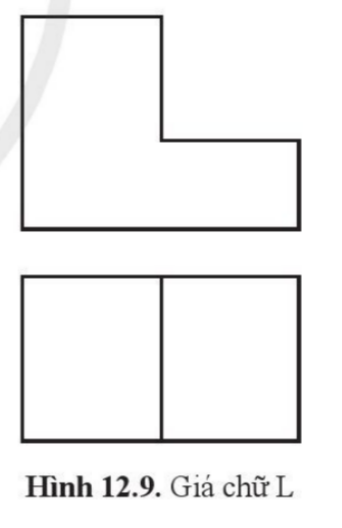

Thực hành: Vẽ hình chiếu phối cảnh của một điểm tụ của vật thể có hình chiếu như hình 12.9.

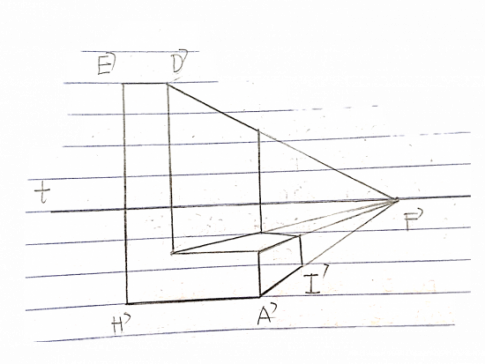

Gợi ý đáp án:

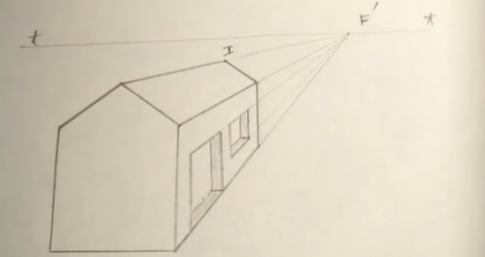

Vận dụng: Chọn một ngôi nhà xung quanh em và vẽ hình chiếu phối cảnh của ngôi nhà đó.

Gợi ý đáp án:

Gợi ý:
