BÀI 13: BIỂU DIỄN REN

MỞ ĐẦU

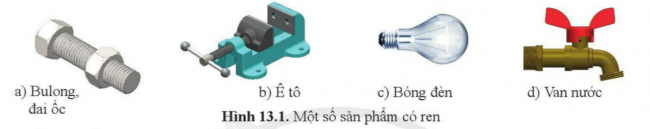

CH: Cho biết tác dụng của ren trong các sản phẩm ở hình 13.1

Gợi ý đáp án:

+ Hình 13.1a: Kẹp chặt bu lông, đai ốc

+ Hình 13.1b: Ê tô: dùng để kẹp và giữ chặt các chi tiết như ống thép, thanh thép (hoặc các chất liệu khác như sắt, gỗ...), phôi định hình… trong quá trình gia công, sửa chữa, lắp ráp.

+ Hình 13.1c: Bóng đèn: giúp liên kết cố định chặt đui và bóng đèn.

+ Hình 13.1d: giữ cố định vòi nước với ống nước, giúp chuyển động của van nước dễ dàng hơn.

I. KHÁI QUÁT CHUNG VỀ REN

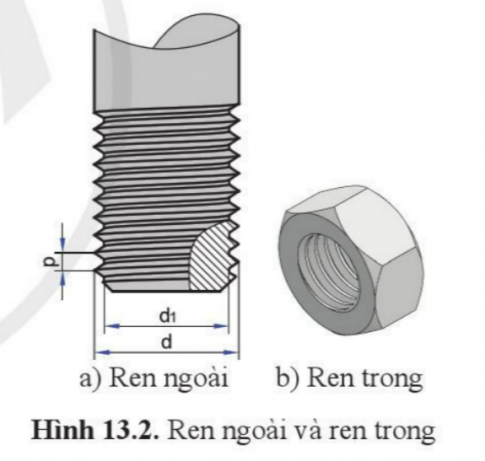

Hình thành kiến thức: Ren dùng để làm gì? Dựa vào hình 13.2, hãy chỉ ra sự khác nhau giữa ren ngoài và ren trong.

Gợi ý đáp án:

*Ren dùng để:

+ Kẹp chặt (bulong, đai ốc, vít,..)

+ Truyền chuyển động (trục vít, vít me).

*Sự khác nhau giữa ren ngoài và ren trong:

*Ren trong:

+ Đường đỉnh ren nằm trong đường chân ren.

+ Vòng đỉnh ren nằm trong vòng chân ren.

*Ren ngoài:

+ Đường đỉnh ren nằm ngoài đường chân ren.

+ Vòng đỉnh ren nằm ngoài vòng chân ren.

II. BIỂU DIỄN QUY ƯỚC REN

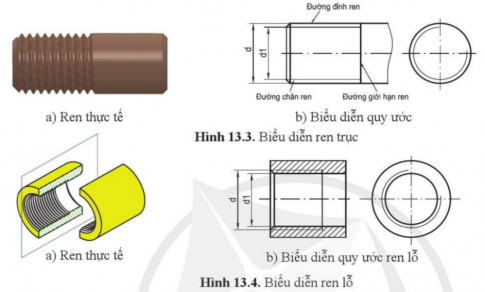

Hình thành kiến thức: Quan sát hình 13.3b và hình 13.4b cho biết:

+ Đường đỉnh ren, đường chân ren và đường giới hạn ren vẽ bằng nét gì?

+ Vòng tròn 3/4 thể hiện đường chân ren hay đường đỉnh ren? Phần hở cung tròn thường nằm ở phía nào? Đường gạch mặt cắt vẽ chạm đến đường đỉnh ren hay đường chân ren?

Gợi ý đáp án:

+ Đường đỉnh ren, đường giới hạn ren vẽ bằng nét liền đậm, đường chân ren vẽ bằng nét liền mảnh.

+ Vòng tròn 3/4 thể hiện đường chân ren. Phần hở cung tròn thường nằm ở phía bên phải. Đường gạch mặt cắt vẽ chạm đến đường đỉnh ren.

Thực hành: Vẽ đoạn ren trực hình 13.6 theo quy ước (d = 20mm, L = 30mm).

Gợi ý đáp án:

Học sinh tự thực hiện theo hướng dẫn của GV.

Vận dụng: Tìm hiểu các sản phẩm có ren trong gia đình em và cho biết vai trò của chúng.

Gợi ý đáp án:

Học sinh tự tìm hiểu.

Ví dụ: Ren ở nắp chai nước giúp chai nước được đóng chặt, không để đổ nước ra ngoài, ren ở ốc vít giúp lắp ráp các linh kiện điện tử được chặt chẽ…
