BÀI 17. ĐIỆN TRỞ. ĐỊNH LUẬT OHMs

I. ĐIỆN TRỞ

Thảo luận 1 trang 99 sgk vật lý 11 ctst

Nêu nguyên nhân chính gây ra điện trở của vật dẫn.

Đáp án chuẩn:

Do sự mất trật tự của mạng tinh thể (sự chuyển động nhiệt của ion, sự méo mạng và nguyên tử tạp chất lẫn vào).

Thảo luận 2 trang 100 sgk vật lý 11 ctst

Tìm hiểu và giải thích vì sao người ta thường sử dụng đồng để làm dây dẫn điện.

Đáp án chuẩn:

- Dẫn điện tốt hơn vàng.

- Độ dẻo rất cao, rất dễ uốn, dát mỏng....

- Khả năng chịu nhiệt cao

- Giá thành rẻ

III. ĐỊNH LUẬT OHM

Thảo luận 3 trang 100 sgk vật lý 11 ctst

Các công thức (17.1) và công thức (17.3) có tương đương nhau không? Giải thích.

Đáp án chuẩn:

(17.1) hiệu điện thế đặt vào hai đầu vật dẫn có giá trị U, dòng điện chạy trong mạch có cường độ I thì: R = U/I

(17.3) I chạy qua R tỉ lệ thuận với U đặt vào hai đầu điện trở I=U/R

Luyện tập trang 101 sgk vật lý 11 ctst

Đặt hiệu điện thế U=1,5V vào hai đầu một sợi dây dẫn bằng dồng có điện trở R=0,6Ω. Tính cường độ dòng điện chạy qua sợi dây đồng.

Đáp án chuẩn:

2,5A

Thảo luận 4 trang 101 sgk vật lý 11 ctst

Xác định giá trị điện trở của đoạn dây bằng đồng có đường đặc vôn-ampe như Hình 17.3.

Đáp án chuẩn:

4,1667Ω

Luyện tập trang 101 sgk vật lý 11 ctst

Đặt hiệu điện thế U (U có thể điều chỉnh được) vào hai đầu của một điện trở là một đoạn dây bằng đồng dài 10 m, đường kính tiết diện 1 mm và điện trở suất 1.69.10−8Ωm ở 20 °C. Dùng ampe kế đo cường độ dòng điện chạy qua đoạn dây đồng. Điều chỉnh U, tương ứng với mỗi giá trị của U ta thu được một giá trị của I. Kết quả thể hiện trong Bảng 17.3.

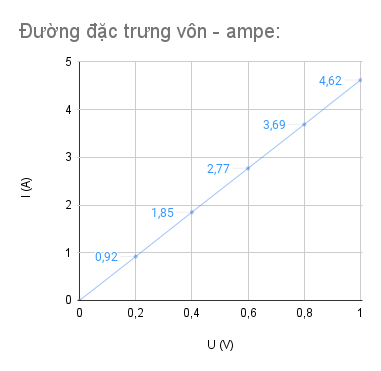

a) Dựa vào Bảng 17.3, em hãy vẽ đường đặc trưng vôn – ampe của điện trở trên.

b) Tính điện trở của đoạn dây dẫn. So sánh với giá trị thu được từ đường đặc trưng vôn – ampe.

Đáp án chuẩn:

a)

b) 0,22

⇒ Hai giá trị bằng nhau.

III. ĐÈN SỢI ĐỐT VÀ ĐIỆN TRỞ NHIỆT

Thảo luận 5 trang 101 sgk vật lý 11 ctst

Thảo luận về ảnh hưởng của nhiệt độ lên điện trở của đèn sợi đốt.

Đáp án chuẩn:

Khi nhiệt độ tăng, điện trở kim loại của đèn sợi đốt tăng và ngược lại.

Vận dụng trang 102 sgk vật lý 11 ctst

Nêu một vài ứng dụng của điện trở nhiệt.

Đáp án chuẩn:

Dùng làm cảm biến nhiệt, như máy điều hòa nhiệt độ, tủ lạnh, máy lạnh, …

Bài tập 1 trang 102 sgk vật lý 11 ctst

Thông tin kĩ thuật của một loại cáp điện được in trên vỏ sản phẩm như sau: Diện tích tiết diện: 1,5mm², điện trở mỗi km chiều dài: 12,1Ω. Hãy xác định điện trở suất của vật liệu làm cáp điện này.

Đáp án chuẩn:

1,815.10⁻⁸Ωm

Bài tập 2 trang 102 sgk vật lý 11 ctst

Đường đặc trưng vôn – ampe của hai điện trở R1 và R2 được cho bởi Hình 17.1.

a) Lập luận để xác định điện trở nào có giá trị lớn hơn.

b) Tính giá trị mỗi điện trở.

Đáp án chuẩn:

a) R1=U/I1; R2=U/I2 mà I1>I2⇒R1<R2

b) R1 = 8Ω

R2 = 20Ω
