Slide bài giảng công nghệ 8 cánh diều bài 5: Bản vẽ nhà

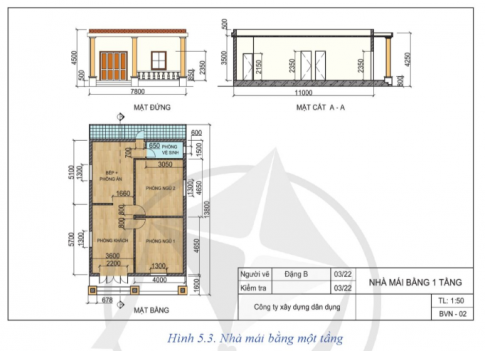

- Tên gọi ngôi nhà: Nhà mái bằng 1 tầng.

- Tỉ lệ bản vẽ: 1:50

- Nơi thiết kế: Công ty xây dựng dân dụng

- Tên gọi các hình biểu diễn của ngôi nhà: Mặt đứng, mặt bằng, mặt cắt.

- Vị trí đặt các hình biểu diễn:

- Mặt đứng ở vị trí hình chiếu đứng.

- Mặt bằng ở vị trí hình chiếu bằng.

- Mặt cắt ở vị trí hình chiếu cạnh.

- Kích thước chung của ngôi nhà: 13800 x 7800 x 4500

- Kích thước của từng phòng:

- Phòng khách: 5700 x 3600 mm

- Phòng ngủ 1: 4650 x 4000 mm

- Phòng ngủ 2: 4650 x 4000 mm

- Bếp + phòng ăn: 5100 x 3600 mm

- Phòng vệ sinh: 3300 x 1500 mm

- Hiên nhà: 7800 x 1600 mm

- Sân nhà: 7800 x 1400 mm

 - Kích thước của từng loại cửa:

- Cửa đi đơn 4 cánh: 2200 x 1600 mm

- Cửa đi đơn 1 cánh (phòng ngủ):  800 mm

- Cửa đi đơn 1 cánh (phòng vệ sinh): 700 x 650 mm

- Cửa sổ đi đơn 2 cánh: 1300 mm

- Cửa sổ đi đơn 2 cánh (nhà vệ sinh): 600 mm

- Số phòng: 5 phòng

- Số lượng cửa đi, cửa sổ: cửa đi: 5 cái, cửa sổ: 5 cái

- Loại cửa được sử dụng: cửa đi đơn 4 cánh, cửa đi đơn 1 cánh, cửa sổ đi đơn 2 cánh.

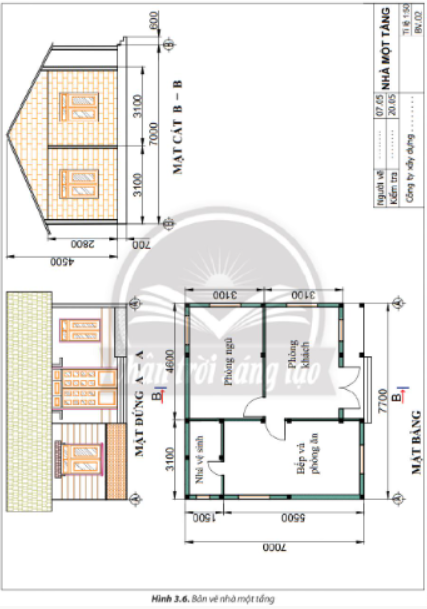

- Nhà một tầng

- Tỉ lệ 1:150

- Công ty xây dựng....

- Mặt bằng

- Mặt đứng A - A

- Mặt cắt B – B

- Kích thước chung: Dài 7700, rộng 7000, cao 5200 (tính cả chiều cao nền nhà).

- Kích thước từng bộ phận:

+ Phòng khách: 4600 x 3100.

+ Phòng ngủ: 4600 x 3100.

+ Bếp và phòng ăn: 7000 x 3100 (kể cả nhà vệ sinh: 3100 x 1500).

- Ba phòng.

- 1 cửa đi đơn 2 cánh; 3 cửa đi 1 cánh; 7 cửa sổ đơn.

- Bậc thềm (2 bậc).
