BÀI 4. BẢN VẼ LẮP
Câu hỏi: Người công nhân căn cứ vào đâu để lắp ráp sản phẩm đúng theo yêu cầu kĩ thuật?
Trả lời rút gọn:
Người công nhân căn cứ vào bản vẽ lắp để lắp ráp sản phẩm đúng theo yêu cầu kĩ thuật.
I. NỘI DUNG BẢN VẼ lắp
Câu hỏi: Nội dung bản vẽ lắp gồm những gì?
Trả lời rút gọn:
Nội dung bản vẽ lắp gồm:
| Khung tên | tên sản phẩm, tỉ lệ bản vẽ, tên người thiết kế, nơi thiết kế,... |
| Bảng kê | Liệt kê tất cả các chi tiết của sản phẩm (số thứ tự vị trí, tên gọi, số lượng, vật liệu, ...) |
| Hình biểu diễn | gồm các hình chiếu, hình cắt diễn tả hình dạng, vị trí, cách thức lắp ghép các chi tiết với nhau |
| Kích thước | gồm kích thước chung (dài, rộng, cao) của sản phẩm; kích thước lắp ghép giữa các chi tiết, kích thước xác định vị trí giữa các chi tiết,... |
II. ĐỌC BẢN VẼ LẮP

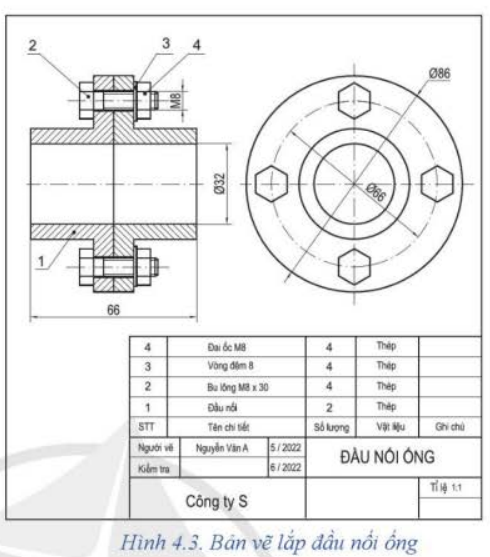

Câu hỏi 1: Khung tên của bản vẽ lắp Hình 4.3 cho em biết những nội dung gì?
Trả lời rút gọn:
Khung tên: tên sản phẩm, tỉ lệ bản vẽ, tên người thiết kế, nơi thiết kế, ...
Tên sản phẩm: Cụm nối ống
Tỉ lệ: 1:1
Nơi thiết kế: Công ty S
Câu hỏi 2: Em tìm hiểu số lượng, vật liệu của một chi tiết trong bản vẽ lắp ở đâu? Lấy một ví dụ cụ thể trong bản vẽ lắp Hình 4.3.
Trả lời rút gọn:
Em tìm hiểu số lượng, vật liệu của một chi tiết trong bản vẽ lắp ở bảng kê.
VD: Đầu nối có số lượng 2, vật liệu thép.
Câu hỏi 3: Hãy mô tả trình tự tháo, lắp sản phẩm Hình 4.3.
Trả lời rút gọn:
Trình tự lắp: 1 - 2 - 3 - 4.
Trinh tự tháo: 4 - 3 - 2 - 1.
LUYỆN TẬP

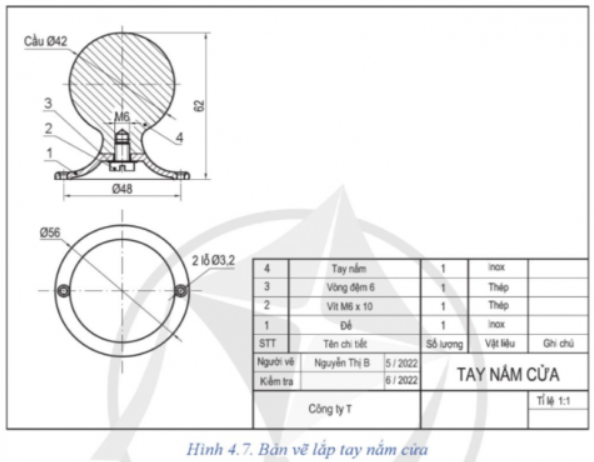

Câu hỏi: Đọc bản vẽ lắp Hình 4.7 theo trình tự các bước ở Bảng 4.1.
Trả lời rút gọn:
| 1. Khung tên | - Tên sản phẩm: Tay nắm cửa - Tỉ lệ: 1:1 - Nơi thiết kế: Công ty T | |||||||||||||||
| 2. Bảng kê |
| |||||||||||||||
| 3. Hình biểu diễn | - Tên các hình chiếu: Hình chiếu cạnh. - Tên gọi hình cắt: Hình cắt bằng. | |||||||||||||||
| 4. Kích thước | - Kích thước chung: 62, Ø56. - Kích thước lắp ghép: Ø48, M6, Ø3,2. | |||||||||||||||
| 5. Phân tích chi tiết | - Tô màu cho các chi tiết
| |||||||||||||||
| 6. Tổng hợp | - Trình tự lắp: 1 - 4 - 3 - 2 - Trình tự tháo: 2 - 3 - 4 - 1 - Công dụng: mở/đóng cửa bằng tay |
VẬN DỤNG
Câu hỏi: Sưu tầm một sản phẩm đơn giản và giải thích cách thức lắp ghép giữa các chi tiết của sản phẩm đó.
Trả lời rút gọn:

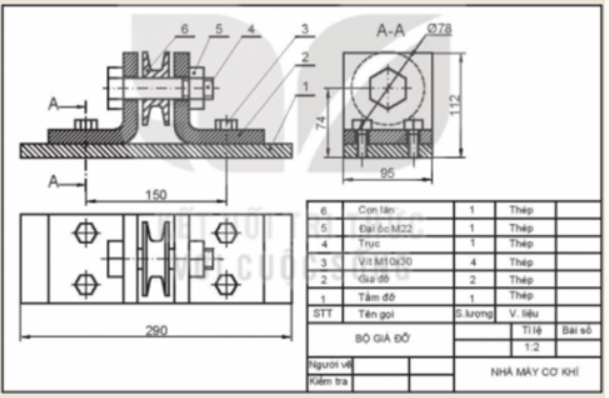

- Trình tự lắp ghép: 1 - 2 - 3 - 6 - 4 - 5.
- Giải thích: Tấm đỡ và giá đỡ được ghép với nhau nhòa 4 Vít M10x30, lắp con lăn vào trục và ghép trục vào giá đỡ nhờ đai ốc M22.
