BÀI 3. BẢN VẼ CHI TIẾT

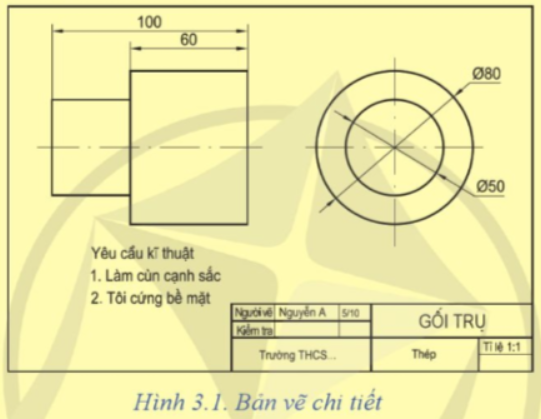

Câu hỏi: Em đọc được những thông tin gì về bản vẽ Hình 3.1?

Trả lời rút gọn:

KHỐI TRỤ

- Tỉ lệ: 1:1

- Vật liệu: Thép.

- Đường kính trong 50 mm.

- Đường kính ngoài 80 mm.

- Chiều dài 100 mm.

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc, tôi cứng bề mặt.

I. NỘI DUNG CỦA BẢN VẼ CHI TIẾT

Câu hỏi 1: Nội dung của một bản vẽ chi tiết gồm có những gì?

Trả lời rút gọn:

Nội dung của một bản vẽ chi tiết gồm:

- Hình biểu diễn

- Kích thước

- Yêu cầu kĩ thuật

- Khung tên

Câu hỏi 2: Người công nhân căn cứ vào đâu để có thể chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?

Trả lời rút gọn:

Người công nhân căn cứ vào bản vẽ kĩ thuật (bản vẽ chi tiết).

II. ĐỌC BẢN VẼ CHI TIẾT

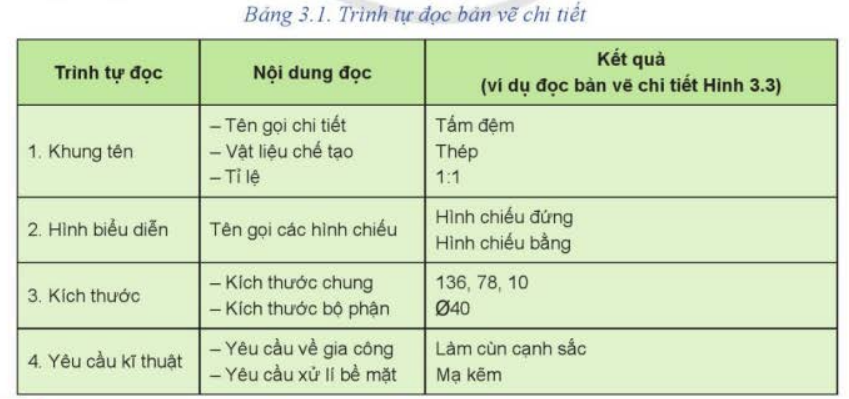

Câu hỏi 1: Hãy cho biết trình tự đọc bản vẽ chi tiết.

Lời giải:

A table with green text

Description automatically generated

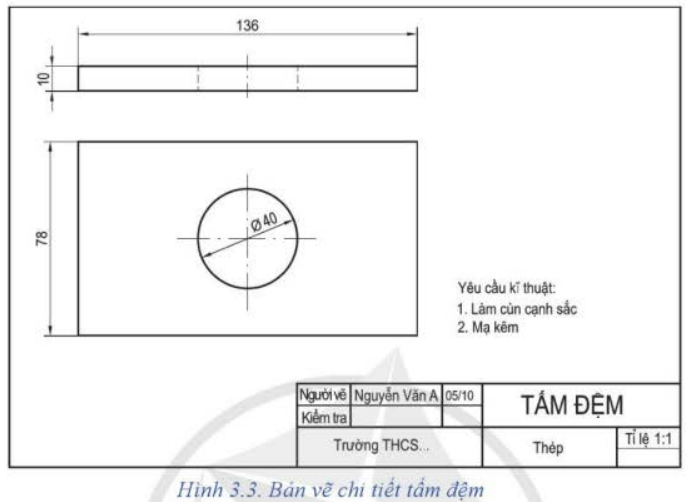

Câu hỏi 2: Quan sát Hình 3.3 và cho biết:

- Bản vẽ tấm đệm được vẽ theo tỉ lệ nào vật chế tạo là gì?

- Kích thước chung, kích thước bộ phận của chi tiết.

- Yêu cầu kĩ thuật của bản vẽ.

A blueprint of a document

Description automatically generated

Trả lời rút gọn:

- Tỉ lệ: 1:1

- Vật liệu: Thép

- Kích thước chung: 136 x 78 x 10

- Kích thước bộ phận: Đường kính trong 40 mm

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm.

LUYỆN TẬP

Câu hỏi 1: Đọc chi tiết ở Hình 3.4 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.5.

Trả lời rút gọn:

Trình tự đọc

Nội dung đọc

Kết quả

1. Khung tên

- Tên gọi chi tiết

- Vật liệu chế tạo

- Tỉ lệ

- Ke góc

- Thép

- 1:1

2. Hình biểu diễnTên gọi các hình chiếuHình chiếu đứng, hình chiếu bằng, hình chiếu cạnh.
3. Kích thước

- Kích thước chung

- Kích thước bộ phận

- Dài 60 mm, rộng 40 mm, cao 60mm

- Dày 10 mm, khoét lỗ đường kính 20 mm.

4. Yêu cầu kĩ thuật

- Yêu cầu về gia công

- Yêu cầu xử lí bề mặt

- Làm cùn cạnh sắc

- Mạ kẽm

* Căn cứ vào kết quả đọc, chi tiết tương ứng được cho ở Hình 3.5 là hình b

Câu hỏi: Đọc chi tiết ở Hình 3.6 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.7.

Trả lời rút gọn:

- Tên gọi: Trục

- Tỉ lệ: 1:1

- Vật liệu: Thép

- Kích thước chung: chiều dài 140 mm

- Kích thước bộ phận: Đường kính ngoài 36 mm; Đường kính trong 26 mm

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Tôi cứng bề mặt

- Chi tiết tương ứng: a)

VẬN DỤNG

Câu hỏi: Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó.

Trả lời rút gọn:

- Khung tên:

+ Tên gọi: Vòng đệm

+ Vật liệu: thép.

+ Tỉ lệ: 2:1

- Hình biểu diễn: các hình hiếu thể hiện hình dạng của vòng đệm.

- Kích thước:

+ Đường kính ngoài 44 mm

+ Đường kính trong 22 mm

+ Bề dày của vòng đệm 3 mm

- Yêu cầu kĩ thuật:

+ Làm tù cạnh

+ Mạ kẽm
