BÀI 12. CẤU TRÚC CHUNG CỦA MẠCH ĐIỆN

Câu hỏi: Hãy kể tên các bộ phận của mạch điện được đánh số trong Hình 12.1.

Diagram of a house with electrical wiring

Description automatically generated

Trả lời rút gọn:

1 - Cách điện cho đường dây cao thế

2 - Công tơ điện

3 - Aptomat

4 - Dây dẫn điện

5 - Aptomat

6 - Ổ cắm điện

7 - Công tắc điện

8 - Bóng đèn điện

I. SƠ ĐỒ CẤU TRÚC CHUNG CỦA MẠCH ĐIỆN

Câu hỏi: Nêu tên và chức năng các bộ phận chính của mạch điện.

Trả lời rút gọn:

Cấu trúc chung của mạch điện bao gồm các bộ phận chính:

- Nguồn điện tạo ra điện.

- Bộ phận truyền dẫn dùng để dẫn điện từ nguồn điện tới phụ tải; thiết bị đóng, cắt, điều khiển và bảo vệ dùng để đóng, cắt, điều khiển và bảo vệ mạch khi có sự cố.

- Phụ tải điện sử dụng điện năng để chuyển hoá thành nhiệt năng, cơ năng ...

II. BỘ PHẬN CHÍNH CỦA MẠCH ĐIỆN

Câu hỏi 1: Kể tên các loại nguồn điện.

Câu hỏi 2: Pin, ắc quy thường được sử dụng cho những đồ dùng điện nào?

Câu hỏi 3: Gia đình em đang sử dụng nguồn điện nào?

Trả lời rút gọn

 Câu hỏi 1: Kể tên các loại nguồn điện: Pin, ắc quy; Pin mặt trời; Máy phát điện.

Câu hỏi 2:

- Pin sử dụng nhiều trong các loại đèn pin, đồng hồ treo tường, điều khiển quạt, điều khiển ti vi, máy tính bỏ túi, ...

- Ắc quy sử dụng nhiều trong xe đạp điện, xe máy, ô tô, ...

Câu hỏi 3: Gia đình em đang sử dụng nguồn điện pin, ắc quy và máy phát điện.

2. Bộ phận truyền dẫn, thiết bị đóng, cắt, điều khiển và bảo vệ

Câu hỏi 1: Đặc điểm chính của dây dẫn, cáp điện là gì?

Trả lời rút gọn:

Lõi của dây dẫn điện, cáp điện được làm từ các kim loại dẫn điện tốt như đồng hoặc nhôm. Dây dẫn thường có vỏ bọc cách điện bên ngoài.

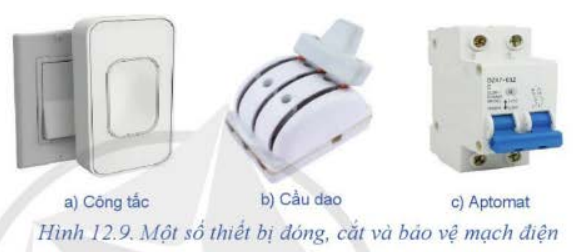

Câu hỏi 2: Trên Hình 12.9 thiết bị nào có chức năng đóng, cắt? Thiết bị nào có chức năng bảo vệ mạch điện?

A white and black electrical device

Description automatically generated with medium confidence

Trả lời rút gọn:

a) Công tắc: thiết bị dùng để đóng, cắt.

b) Cầu dao: thiết bị dùng để đóng, cắt.

c) Aptomat: thiết bị dùng để đóng, cắt và bảo vệ mạch điện.

3. Phụ tải điện

Câu hỏi: Hãy nêu một số phụ tải điện trong gia đình và cho biết phụ tải đó thuộc nhóm nào?

Trả lời rút gọn:

- Các phụ tải biến điện năng thành nhiệt năng: Nồi cơm điện, bếp điện, ấm điện, bàn là,...

- Các phụ tải biến điện năng thành quang năng: Các loại bóng đèn.

- Các phụ tải biến điện năng thành cơ năng: quạt điện, máy bơm nước, xe đạp điện, xe máy điện, ô tô điện, ...

- Phụ tải điện là các thiết bị điện tử trong gia đình: tivi, dàn âm thanh, camera an ninh,...

LUYỆN TẬP

Câu hỏi: Nêu chức năng các bộ phận chính của mạch điện trong Hình 12.1.

Trả lời rút gọn:

1 - Cách điện cho đường dây cao thế.

2 - Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.

3 - Aptomat: đóng, cắt và bảo vệ mạch điện.

4 - Dây dẫn điện: Truyền dẫn điện.

5 - Aptomat: đóng, cắt và bảo vệ mạch điện.

6 - Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.

7 - Công tắc điện: đóng, cắt, điều khiển mạch điện.

8 - Bóng đèn điện: phụ tải điện biến điện năng thành quang năng.

VẬN DỤNG

Câu hỏi: Mô tả và nêu chức năng các thành phần của mạch điện trong nhà em.

Trả lời rút gọn:

- Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.

- Aptomat: đóng, cắt và bảo vệ mạch điện.

- Dây dẫn điện: Truyền dẫn điện.

- Cầu dao: đóng, cắt, điều khiển mạch điện.

- Cầu chì: bảo vệ mạch điện.

- Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.

- Công tắc điện: đóng, cắt, điều khiển mạch điện.

- Bóng đèn điện: phụ tải điện biến điện năng thành quang năng.

- Bếp điện, nồi cơm điện, bàn là, ..: phụ tải điện biến điện năng thành nhiệt năng.

- Quạt, máy giặt, các loại xe điện...: phụ tải điện biến điện năng thành cơ năng.

- Pin, ắc quy: nguồn điện.
