ĐỀ KIỂM TRA CUỐI HỌC KÌ 1

CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

A. PHẦN TRẮC NGHIỆM (4 điểm)

Khoanh tròn vào chữ cái đứng trước câu trả lời đúng:

Câu 1: Cầu dao có cấu tạo gồm mấy bộ phận chính?

A. 2.

B. 3.

C. 4.

D. 5.

Câu 2: Ổ cắm điện là gì ?

A. Là thiết bị điện dùng để đóng, cắt mạch điện.

B. Là thiết bị bảo vệ an toàn cho các đồ dùng điện.

C. Là thiết bị lấy điện để cung cấp cho các đồ dùng điện.

D. Là thiết bị truyền điện năng cho các đồ dùng điện.

Câu 3: Cấu tạo của ampe kìm có bộ phận nào sau đây?

A. Vỏ VOM.

B. Hàm kẹp.

C. Các chốt tiếp điện.

D. Các cực nối điện.

Câu 4: Kí hiệu của bóng đèn trên sơ đồ nguyên lí và sơ đồ lắp đặt:

Câu 5: Trong quy trình thiết kế sơ đồ nguyên lí, ở bước xác định nhiệm vụ thiết kế cần đảm bảo yêu cầu nào dưới đây?

A. Xác định đúng chủng loại thiết bị và đủ về số lượng.

B. Xác định đúng mối liên hệ giữa các thiết bị.

C. Xác định đúng chức năng mạch điện cần thiết kế theo mục đích sử dụng.

D. Xác định đúng vị trí lắp đặt trong thực tế.

Câu 6: Dựa và chức năng điều khiển mạch điện, công tắc bao gồm:

A. Công tắc 1 cực, công tắc 2 cực.

B. Công tắc 2 cực, công tắc 3 cực.

C. Công tắc 3 cực, công tắc 4 cực.

D. Công tắc 4 cực, công tắc 5 cực.

Câu 7: Máy cắt thường được sử dụng để làm gì?

A. Cắt tường đặt ống nhựa khi lắp đặt điện âm tường.

B. Khoan tường, gỗ, bảng điện,…

C. Cắt dây, tuối và giữa dây dẫn.

D. Tháo, lắp đinh vít.

Câu 8: Để bọc cách điện cho mối nối dây người ta dùng vật liệu nào sau đây?

A. Bảng điện nhựa.

B. Băng keo điện.

C. Nẹp hoặc ống nhựa.

D. Đinh vít và tắc kê nhựa.

B. PHẦN TỰ LUẬN (6 điểm)

Câu 1. (1,0 điểm) Hãy nêu chức năng và cấu tạo của phích cắm điện.

Câu 2. (2,0 điểm) Nêu các bước sử dụng ampe kìm để đo cường độ dòng điện xoay chiều.

Câu 3. (1,0 điểm) Vẽ sơ đồ lắp đặt mạch điện gồm 2 công tắc 3 cực điều khiển 1 đèn.

Câu 4. (2,0 điểm)

a) Gọi tên các dụng cụ cầm tay sau và cho biết công dụng của các dụng cụ này trong lắp đặt mạng điện trong nhà.

b) Vì sao lớp vỏ cách điện của dây dẫn điện thường có màu sắc khác nhau?

TRƯỜNG THCS ........

HƯỚNG DẪN CHẤM KIỂM TRA CUỐI HỌC KÌ 1 (2024 – 2025)

MÔN: CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

        A. PHẦN TRẮC NGHIỆM: (4,0 điểm)

        Mỗi câu trả lời đúng được 0,5 điểm.

        B. PHẦN TỰ LUẬN: (6,0 điểm)

Câu	Nội dung đáp án
Câu 1 (1,0 điểm)	- Chức năng: Phích cắm điện là thiết bị dùng để lấy điện từ ổ cắm điện cung cấp cho các đồ dùng điện trong sinh hoạt. - Cấu tạo: Phích cắm điện thường gồm hai bộ phận chính là vỏ phích cắm điện và các chốt (chấu) tiếp điện.
Câu 2 (2,0 điểm)	Các bước sử dụng ampe kìm để đo cường độ dòng điện xoay chiều: - Bước 1: Chọn đại lượng điện và thang đo Vặn núm xoay tới vị trí đo cường độ dòng điện xoay chiều và thang đo có giá trị lớn hơn, gần nhất với giá trị cần đo. - Bước 2: Tiến hành đo Kẹp một dây điện cấp nguồn cho bóng đèn vào hàm kẹp. - Bước 3: Đọc kết quả

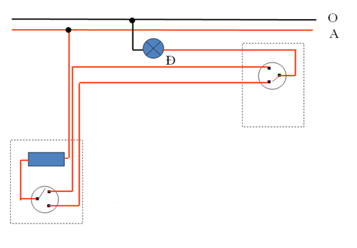

Câu 3 (1,0 điểm)	Sơ đồ lắp đặt:

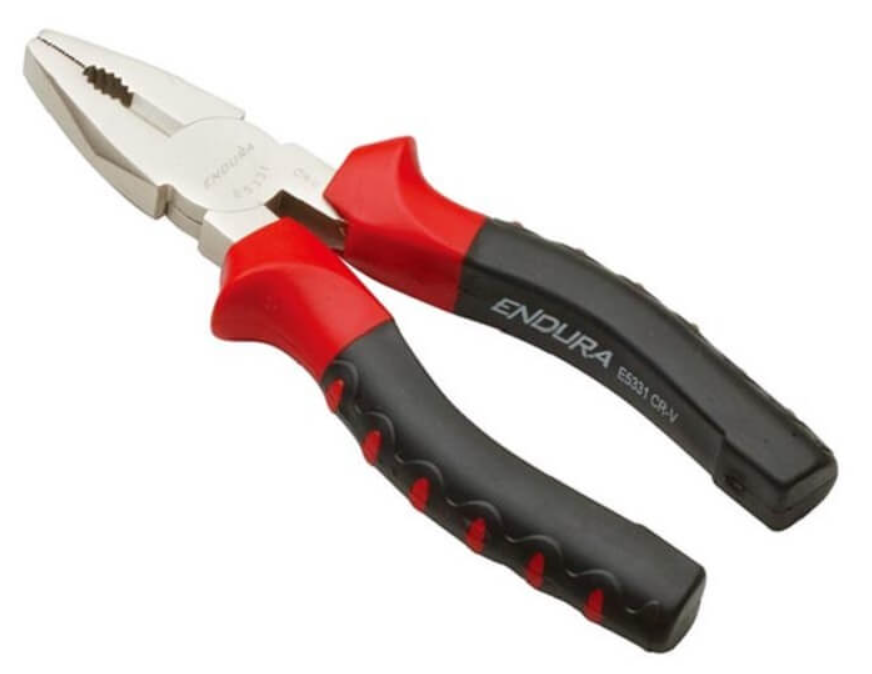

Câu 4 (2,0 điểm)	a) Tên các dụng cụ và công dụng: (1) Kìm: sử dụng để cắt dây, tuốt và giữ dây dẫn. (2) Tua vít: sử dụng để tháp, lắp đinh vít. (3) Cưa sắt: sử dụng để cưa cắt nẹp nhựa, ống nhựa, kim loại…
	b) Vì để phân biệt các độ bền cơ học và chất liệu của dây điện.
