ĐỀ KIỂM TRA CUỐI HỌC KÌ 1

CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

A. PHẦN TRẮC NGHIỆM (4 điểm)

Khoanh tròn vào chữ cái đứng trước câu trả lời đúng:

Câu 1: Cầu dao còn được kết hợp với thiết bị nào để thực hiện chức năng bảo vệ sự cố ngắn mạch?

A. Bút thử điện.

B. Cầu chì.

C. Công tắc.

D. Phích cắm.

Câu 2: Cấu tạo của công tơ điện một pha bao gồm bộ phận nào sau đây?

A. Núm xoay chọn thang đo.

B. Que đo.

C. Thang đo.

D. Các cực nối điện.

Câu 3: Quy trình sử dụng ampe kìm để đo cường độ dòng điện xoay chiều cho tải tiêu thụ điện cần thực hiện theo mấy bước?

A. 2.

B. 3.

C. 4.

D. 5.

Câu 4: Kí hiệu của ổ cắm điện trên sơ đồ nguyên lí và sơ đồ lắp đặt:

Câu 5: Sơ đồ lắp đặt không được sử dụng để:

A. Sửa chữa mạch điện.

B. Giải thích nguyên lí hoạt động của mạch điện.

C. Tính toán số lượng thiết bị điện.

D. Dự trù vật tư lắp đặt các phần tử của mạch điện.

D. Được sử dụng để dự trù vật liệu và số lượng các thiết bị điện có trong mạng điện.

Câu 6: Công tắc để lắp đặt cho mạng điện trong nhà được lựa chọn theo thông số kĩ thuật nào?

A. Điện áp định mức ghi trên vỏ CT phải lớn hơn hoặc bằng điện áp nguồn.

B. Điện áp định mức ghi trên vỏ CT phải nhỏ hơn hoặc bằng điện áp nguồn.

C. Điện áp định mức ghi trên vỏ CT có thể lớn hơn hoặc nhỏ hơn điện áp nguồn.

D. Điện áp định mức ghi trên vỏ CT phải nhỏ hơn điện áp nguồn.

Câu 7: Máy khoan điện được sử dụng để làm gì?

A. Cắt tường đặt ống nhựa khi lắp đặt điện âm tường.

B. Khoan tường, gỗ, bảng điện,…

C. Cắt dây, tuối và giữa dây dẫn.

D. Tháo, lắp đinh vít.

Câu 8: Để lắp đặt các thiết bị điện như: CB, công tắc, ổ cắm điện, người ta dùng vật liệu nào sau đây?

A. Bảng điện nhựa.

B. Băng keo điện.

C. Nẹp hoặc ống nhựa.

D. Đinh vít và tắc kê nhựa.

B. PHẦN TỰ LUẬN (6 điểm)

Câu 1. (1,0 điểm) Hãy nêu chức năng và cấu tạo của aptomat (CB).

Câu 2. (2,0 điểm) Nêu quy trình đo điện trở bằng đồng hồ vạn năng (VOM).

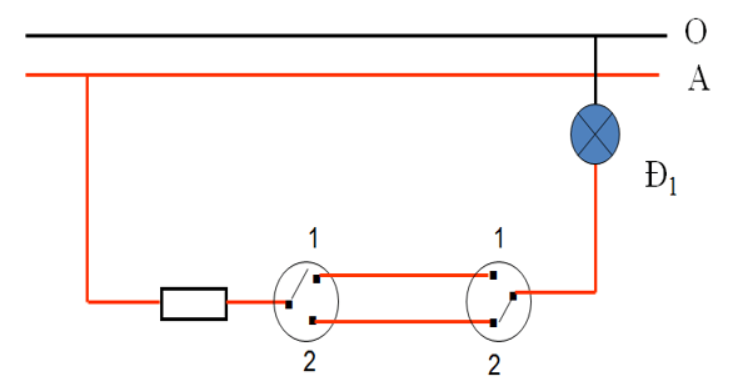

Câu 3. (1,0 điểm) Vẽ sơ đồ nguyên lí mạch điện gồm 2 công tắc 3 cực điều khiển 1 đèn.

Câu 4. (2,0 điểm)

a) Nêu tác dụng của một số vật liệu như: bảng điện nhựa, nẹp hoặc ống nhựa, băng keo điện, đinh vít và tắc kê nhựa trong lắp đặt mạng điện trong nhà.

b) Tại sao để chọn thiết bị điện cho mạng điện trong nhà như aptomat, ổ cắm điện và phích cắm điện, người ta chọn dòng điện định mức lớn hơn dòng điện tiêu thụ được tính toán cho mạch khoảng 30%?

TRƯỜNG THCS ........

HƯỚNG DẪN CHẤM KIỂM TRA CUỐI HỌC KÌ 1 (2024 – 2025)

MÔN: CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

        A. PHẦN TRẮC NGHIỆM: (4,0 điểm)

        Mỗi câu trả lời đúng được 0,5 điểm.

        B. PHẦN TỰ LUẬN: (6,0 điểm)
