ĐỀ KIỂM TRA CUỐI HỌC KÌ 1

CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

A. PHẦN TRẮC NGHIỆM (4 điểm)

Khoanh tròn vào chữ cái đứng trước câu trả lời đúng:

Câu 1: Thiết bị lấy điện bao gồm:

A. Cầu dao, công tắc.

B. phích cắm điện, aptomat.

C. Phích cắm điện, ổ cắm điện.

D. Công tắc, ổ cắm điện.

Câu 2: Các thông số kĩ thuật chính trên cầu dao gồm:

A. Điện áp định mức, công suất điện.

B. Cường độ dòng điện định mức, điện trở.

C. Điện áp định mức và cường độ dòng điện định mức.

D. Công suất điện, điện trở.

Câu 3: Thang đo của đồng hồ vạn năng dùng để làm gì?

A. Hiển thị chỉ số đo được.

B. Lựa chọn giới hạn giá trị cần đo.

C. Cho biết giá trị giới hạn tối đa mà phép đo có thể thực hiện được.

D. Đưa tín hiệu cần đo vào đồng hồ đo để xác định giá trị cần đo.

Câu 4: Sơ đồ mạng điện trong nhà là:

A. Sơ đồ thể hiện sự kết nối các thiết bị điện trong nhà.

B. Sơ đồ thể hiện sự phân bố các thiết bị điện trong nhà.

C. Sơ đồ thể hiện sự kết nối và phân bố các thiết bị điện trong nhà.

D. Sơ đồ thể hiện sự kết nối hoặc phân bố các thiết bị điện trong nhà.

Câu 5: Kí hiệu của công tắc 3 cực trên sơ đồ nguyên lí và sơ đồ lắp đặt:

Câu 6: Mạng điện trong nhà không bao gồm thành phần nào sau đây?

A. Mạch bảng điện.

B. Mạch đèn cầu thang.

C. Mạch điện điều khiển hai đèn sáng luân phiên.

D. Mạch điện điều khiển đèn pin.

Câu 7: Cường độ dòng điện định mức ghi trên vỏ CB phải:

A. Nhỏ hơn hoặc bằng cường độ dòng điện định mức của các tải tiêu thị điện lắp đặt trong mạng điện trong nhà.

B. Lớn hơn hoặc bằng cường độ dòng điện định mức của các tải tiêu thị điện lắp đặt trong mạng điện trong nhà.

C. Nhỏ hơn hoặc bằng tổng cường độ dòng điện định mức của các tải tiêu thị điện lắp đặt trong mạng điện trong nhà.

D. Lớn hơn hoặc bằng cường độ dòng điện định mức của các tải tiêu thị điện lắp đặt trong mạng điện trong nhà.

Câu 8: Để chứa dây dẫn và cố định tuyến dây dẫn của mạng điện trong nhà người ta dùng vật liệu nào sau đây?

A. Bảng điện nhựa.

B. Băng keo điện.

C. Nẹp hoặc ống nhựa.

D. Đinh vít và tắc kê nhựa.

B. PHẦN TỰ LUẬN (6 điểm)

Câu 1. (1,0 điểm) Hãy nêu chức năng và cấu tạo của cầu dao.

Câu 2. (2,0 điểm) Nêu quy trình đo điện áp xoay chiều bằng đồng hồ vạn năng (VOM).

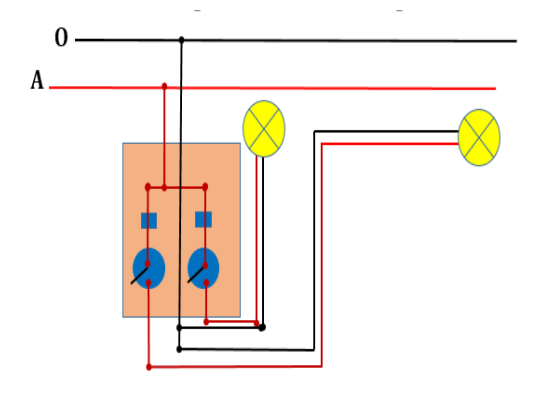

Câu 3. (1,0 điểm) Vẽ sơ đồ lắp đặt mạch điện gồm 2 công tắc 2 cực điều khiển 2 đèn.

Câu 4. (2,0 điểm)

a) Tiêu chí nào được sử dụng để lựa chọn dây dẫn điện cho mạng điện trong nhà?

b) Chọn tiết diện dây điện quá nhỏ hay quá lớn ảnh hưởng như thế nào đến tính an toàn và kinh tế của mạng điện trong nhà?

TRƯỜNG THCS ........

HƯỚNG DẪN CHẤM KIỂM TRA CUỐI HỌC KÌ 1 (2024 – 2025)

MÔN: CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

        A. PHẦN TRẮC NGHIỆM: (4,0 điểm)

        Mỗi câu trả lời đúng được 0,5 điểm.

        B. PHẦN TỰ LUẬN: (6,0 điểm)
