ĐỀ KIỂM TRA CUỐI HỌC KÌ 1

CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

A. PHẦN TRẮC NGHIỆM (4 điểm)

Khoanh tròn vào chữ cái đứng trước câu trả lời đúng:

Câu 1: Thiết bị đóng cắt mạch điện bao gồm:

A. Cầu dao, ổ cắm điện, aptomat, công tắc.

B. Cầu dao, phích cắm điện, ổ cắm điện.

C. Phích cắm điện, ổ cắm điện, công tắc.

D. Công tắc, cầu dao, aptomat.

Câu 2: Công tơ điện một pha được sử dụng để:

A. Đo điện năng tiêu thụ của các đồ dùng điện.

B. Đo cường độ dòng điện một chiều.

C. Đo điện áp xoay chiều.

D. Đo cường độ dòng điện xoay chiều.

Câu 3: Cấu tạo của đồng hồ vạn năng có bộ phận nào sau đây?

A. Núm xoay chọn thang đo.

B. Hàm kẹp.

C. Lẫy mở hàm kẹp.

D. Các cực nối điện.

Câu 4: Mạng điện trong nhà là:

A. Mạng điện thể hiện cách phân phối điện, kết nối và bố trí các thiết bị điện.

B. Mạng điện thể hiện cách sắp xếp đồ dùng điện trong nhà.

C. Mạng điện thể hiện cách kết nối và bố trí các thiết bị điện.

D. Mạng điện thể hiện cách phân phối điện.

Câu 5: Kí hiệu của công tắc 2 cực trên sơ đồ nguyên lí và sơ đồ lắp đặt:

Câu 6: Phần tử của mạch điện không bao gồm:

A. Thiết bị điện.

B. Dây dẫn.

C. Điểm nối dây.

D. Băng dính điện.

Câu 7: Aptomat (CB) để lắp đặt cho mạng điện trong nhà được lựa chọn theo thông số kĩ thuật nào?

A. Điện áp định mức ghi trên vỏ CB phải nhỏ hơn điện áp nguồn.

B. Điện áp định mức ghi trên vỏ CB có thể lớn hơn hoặc nhỏ hơn điện áp nguồn.

C. Điện áp định mức ghi trên vỏ CB phải lớn hơn hoặc bằng điện áp nguồn.

D. Điện áp định mức ghi trên vỏ CB phải nhỏ hơn hoặc bằng điện áp nguồn.

Câu 8: Ngoài thông số kĩ thuật, ổ cắm điện để lắp đặt cho mạng điện trong nhà còn được lựa chọn theo:

A. Tính chất công trình nhà và thiết kế, kiểu dáng.

B. Tính chất công trình nhà và thiết kế, đồ dụng điện trong gia đình.

C. Đồ dùng điện trong gia đình, mục đích sử dụng.

D. Đồ dùng điện trong gia đình, kiểu dáng.

B. PHẦN TỰ LUẬN (6 điểm)

Câu 1. (1,0 điểm) Hãy nêu chức năng, cấu tạo của một công tắc điện.

Câu 2. (2,0 điểm) Mô tả quy trình sử dụng đồng hồ vạn năng (VOM) để đo các đại lượng điện.

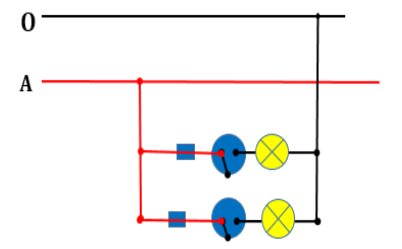

Câu 3. (1,0 điểm) Vẽ sơ đồ nguyên lí mạch điện gồm 2 công tắc 2 cực điều khiển 2 đèn.

Câu 4. (2,0 điểm)

a) Trình bày các tiêu chí lựa chọn ổ cắm điện.

b) Để làm sạch lõi dây dẫn điện em chọn dùng giấy ráp hay dùng lưỡi dao nhỏ? Tại sao em chọn như vậy?

TRƯỜNG THCS ........

HƯỚNG DẪN CHẤM KIỂM TRA CUỐI HỌC KÌ 1 (2024 – 2025)

MÔN: CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – CHÂN TRỜI SÁNG TẠO

        A. PHẦN TRẮC NGHIỆM: (4,0 điểm)

        Mỗi câu trả lời đúng được 0,5 điểm.

        B. PHẦN TỰ LUẬN: (6,0 điểm)
