BÀI 9. MẠCH ĐIỆN

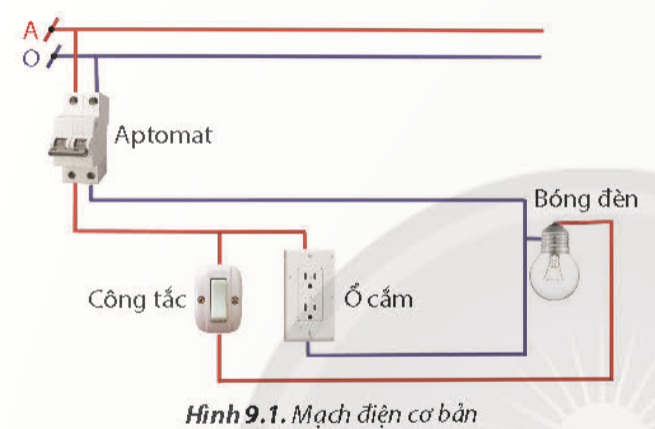

Câu hỏi: Em hãy xác định bộ phần điều khiển bóng đèn sáng và tắt trên mạch điện ở Hình 9.1.

Giải nhanh:

công tắc

1. Cấu trúc chung của mạch điện

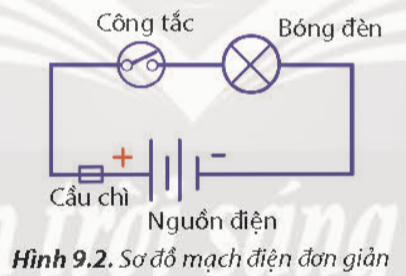

Câu hỏi 1: Em hãy cho biết chức năng của các bộ phận trên mạch điện trong Hình 9.2.

Giải nhanh:

- Nguồn điện: cung cấp năng lượng điện cho toàn mạch điện.

- Truyền dẫn, đóng cắt, điều khiển và bảo vệ:

+ Cầu chì: đóng, ngắt nguồn điện; điều khiển hoạt động, bảo vệ an toàn mạch điện.

+ Dây dẫn: kết nối các bộ phận của mạch điện.

- Bóng đèn: tiêu thụ năng lượng điện

2. Các bộ phận chính của mạch điện

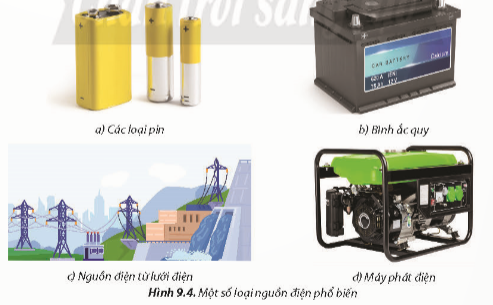

Câu hỏi 2: Quan sát Hình 9.4, hãy kể tên những loại nguồn điện được sử dụng ở gia đình em.

Giải nhanh:

a; b: Nguồn điện một chiều. c;d: Nguồn điện xoay chiều

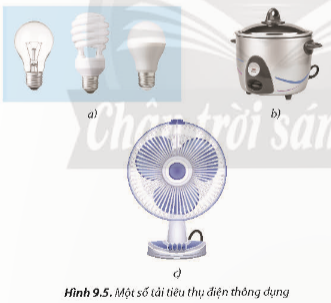

Câu hỏi 3: Em hãy nêu tên và chức năng của mỗi đồ dùng điện trong Hình 9.5.

Giải nhanh:

a) Đèn điện: điện năng thành quang năng để thắp sáng.

b) Nồi cơm điện: điện năng thành nhiệt năng để nấu chín thức ăn.

c) Quạt điện: điện năng thành cơ năng để làm mát.

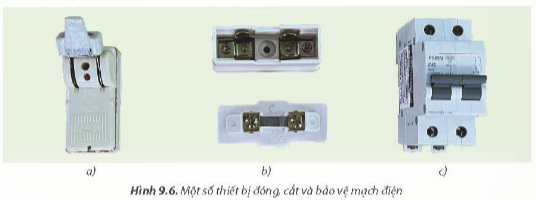

Câu hỏi 4: Quan sát Hình 9.6, em hãy nêu tên, chức năng của một số thiết bị đóng, cắt và bảo vệ mạch điện.

Giải nhanh:

a) Cầu dao: thiết bị đóng, cắt nguồn điện bằng tay.

b) Cầu chì: thiết bị bảo vệ sự cố ngắn mạch và quá tải cho mạch điện.

c) Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động

Câu hỏi 5: Em hãy nêu chức năng và phạm vi ứng dụng của các loại công tắc có trong Hình 9.7.

Giải nhanh:

Hình a, b: sử dụng để đóng, ngắt mạch điện trực tiếp bằng tay.

Hinh c: sử dụng đề đóng, ngắt mạch điện tự động.

Hình d: sử dụng để đóng, ngắt mạch điện tự động theo chương trình được lập sẵn.

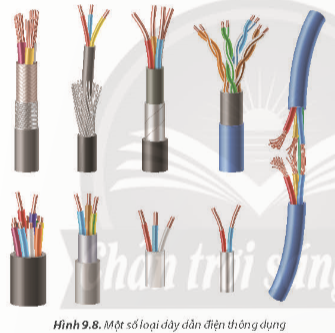

Câu hỏi 6: Quan sát Hình 9.8, em hãy cho biết có những loại dây dẫn điện thông dụng nào?

Giải nhanh:

Dây điện đơn cứng; Dây điện đơn mềm; Dây điện đôi mềm dệp; Dây điện xoắn mềm.

LUYỆN TẬP

Câu hỏi 1: Quan sát Hình 9.9, em hãy cho biết tên những thiết bị có trong bảng điện. Nêu chức năng của từng thiết bị.

Giải nhanh:

- Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động

- Công tắc nổi: sử dụng để đóng, ngắt mạch điện trực tiếp bằng tay.

- Ổ cắm: chia sẻ và kết nối của các thiết bị điện với nguồn điện

Câu hỏi 2: Em hãy cho biết mạch điện cần có những bộ phận (thiết bị điện) nào để có thể hoạt động bình thường và bảo vệ an toàn khi có các sự cố quá tải, ngắn mạch?

Giải nhanh:

a) Cầu dao: thiết bị đóng, cắt nguồn điện bằng tay.

b) Cầu chì: thiết bị bảo vệ sự cố ngắn mạch và quá tải cho mạch điện.

c) Aptomat: thiết bị đóng, cắt nguồn điện bằng tay hoặc cắt nguồn điện tự động

VẬN DỤNG

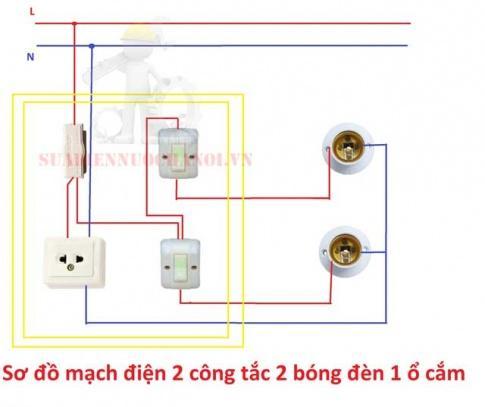

Câu hỏi 1: Hãy kể tên một số mạch điện sử dụng công tắc nổi, công tắc âm tường để bật, tắt tải bằng tay.

 Giải nhanh:

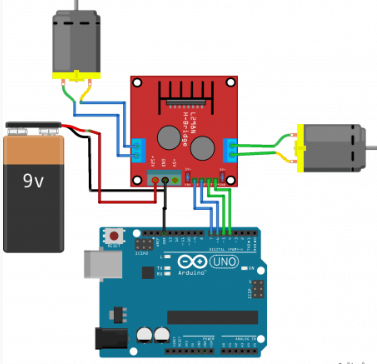

Câu hỏi 2: Hãy kể tên một số mạch điện sử dụng công tắc điện từ, mô đun điều khiển để bật, tắt tải tự động mà em biết.

Giải nhanh:
