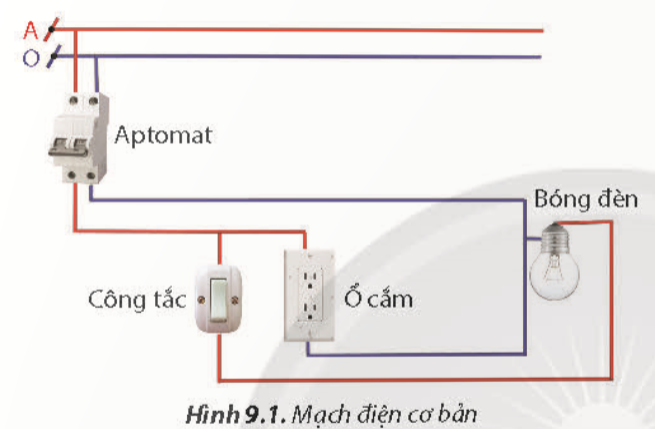

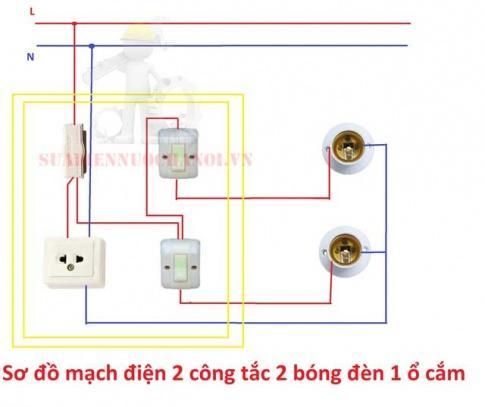

Câu hỏi: Em hãy xác định bộ phần điều khiển bóng đèn sáng và tắt trên mạch điện ở Hình 9.1.

Trả lời

Công tắc là bộ phận điều khiển bóng đèn sáng và tắt trên mạch điện

1. Cấu trúc chung của mạch điện

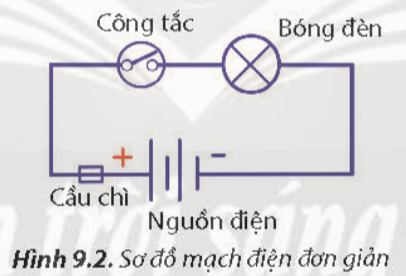

Câu hỏi 1: Em hãy cho biết chức năng của các bộ phận trên mạch điện trong Hình 9.2.

Trả lời:

Điện có ba thành phần chính bao gồm nguồn điện cung cấp năng lượng, các bộ phận truyền dẫn, đóng cắt, điều khiển và bảo vệ như cầu chì và dây dẫn, và bóng đèn tiêu thụ năng lượng điện.

2. Các bộ phận chính của mạch điện

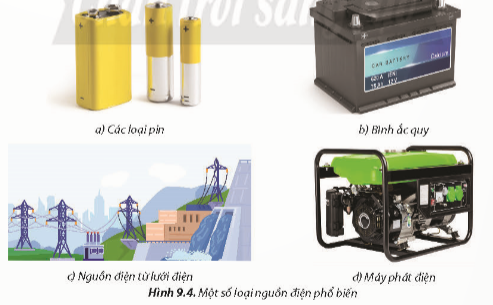

Câu hỏi 2: Quan sát Hình 9.4, hãy kể tên những loại nguồn điện được sử dụng ở gia đình em.

Trả lời:

Các loại nguồn điện được sử dụng ở gia đình em: nguồn điện một chiều, nguồn điện một chiều, Nguồn điện xoay chiều,  Nguồn điện xoay chiều.

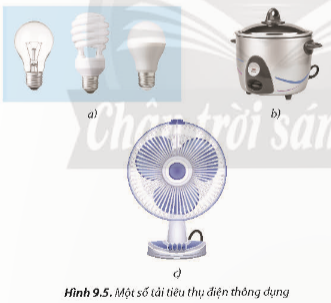

Câu hỏi 3: Em hãy nêu tên và chức năng của mỗi đồ dùng điện trong Hình 9.5.

Trả lời:

1. Đèn điện chuyển đổi điện năng thành ánh sáng để chiếu sáng.

2. Nồi cơm điện sử dụng điện để sinh nhiệt và nấu chín thức ăn.

3. Quạt điện sử dụng điện để tạo ra năng lượng cơ học và làm mát.

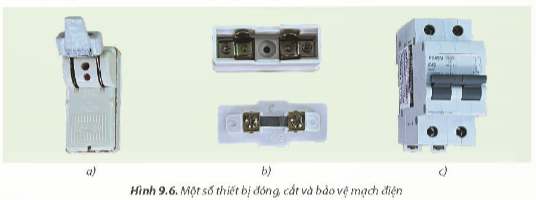

Câu hỏi 4: Quan sát Hình 9.6, em hãy nêu tên, chức năng của một số thiết bị đóng, cắt và bảo vệ mạch điện.

Trả lời:

1. Cầu dao là thiết bị đóng và cắt nguồn điện bằng tay.

2. Cầu chì bảo vệ mạch điện khỏi sự cố ngắn mạch và quá tải, thường đi kèm với cầu dao.

3. Aptomat đóng hoặc cắt nguồn điện bằng tay hoặc tự động khi xảy ra sự cố quá tải và ngắn mạch.

Câu hỏi 5: Em hãy nêu chức năng và phạm vi ứng dụng của các loại công tắc có trong Hình 9.7.

Trả lời:

Các loại công tắc bao gồm: công tắc nổi, công tắc âm tường, công tắc điện từ và mô đun điều khiển. Công tắc nổi và công tắc âm tường được sử dụng để đóng, ngắt mạch điện trực tiếp bằng tay, trong khi công tắc điện từ được sử dụng để đóng, ngắt mạch điện tự động. Mô đun điều khiển được sử dụng để đóng, ngắt mạch điện tự động theo chương trình đã được lập trình sẵn.

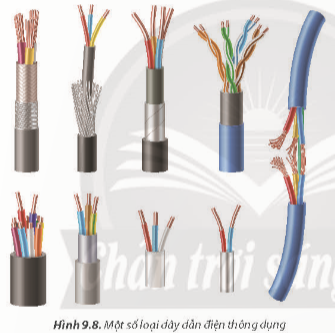

Câu hỏi 6: Quan sát Hình 9.8, em hãy cho biết có những loại dây dẫn điện thông dụng nào?

Trả lời:

Những loại dây điện thông dụng: dây điện đơn cứng, dây điện đơn mềm, dây điện đôi mềm dệp, dây điện xoắn mềm, dây cáp điện thường, dây cáp điện bọc giáp, dây cáp điện ngầm 3 pha.

LUYỆN TẬP

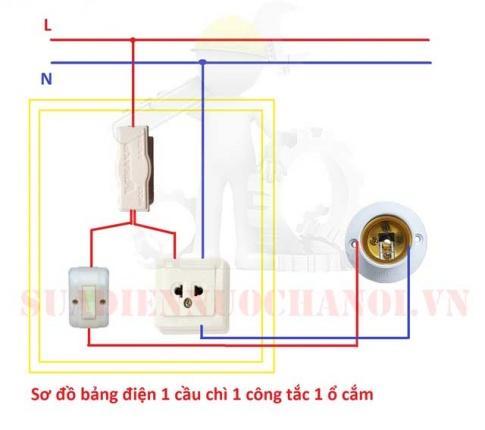

Câu hỏi 1: Quan sát Hình 9.9, em hãy cho biết tên những thiết bị có trong bảng điện. Nêu chức năng của từng thiết bị.

Trả lời:

• Aptomat: thiết bị đóng và cắt nguồn điện bằng tay hoặc tự động khi gặp sự cố quá tải hoặc ngắn mạch.

• Công tắc nổi: dùng để bật/tắt mạch điện trực tiếp bằng tay.

• Ổ cắm: kết nối các thiết bị điện với nguồn điện.

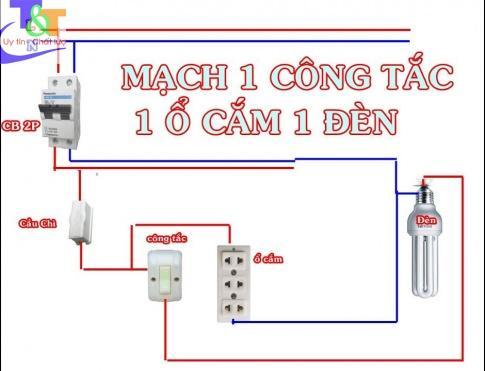

Câu hỏi 2: Em hãy cho biết mạch điện cần có những bộ phận (thiết bị điện) nào để có thể hoạt động bình thường và bảo vệ an toàn khi có các sự cố quá tải, ngắn mạch?

Trả lời:

 Các thiết bị đóng, cắt và bảo vệ mạch điện gồm cầu dao, cầu chì và aptomat. Cầu dao đóng, cắt nguồn điện bằng tay, trong khi cầu chì bảo vệ mạch điện trước sự cố ngắn mạch và quá tải. Aptomat có khả năng đóng, cắt nguồn điện bằng tay hoặc tự động cắt khi có sự cố.

VẬN DỤNG

Câu hỏi 1: Hãy kể tên một số mạch điện sử dụng công tắc nổi, công tắc âm tường để bật, tắt tải bằng tay.

Trả lời:

Câu hỏi 2: Hãy kể tên một số mạch điện sử dụng công tắc điện từ, mô đun điều khiển để bật, tắt tải tự động mà em biết.

Trả lời:
