BÀI 10. MẠCH ĐIỆN ĐIỀU KHIỂN

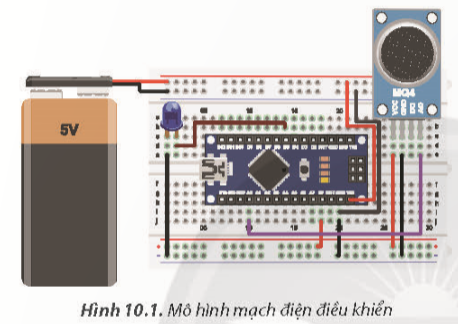

Câu hỏi: Em hãy xác định mô đun cảm biến và mạch điện điều khiển có trong Hình 10.1.

Giải nhanh:

Mô đun cảm biến khí metal; Mạch điện điều khiển cảm biến khí metal kết hợp đèn báo động

1. Sơ đồ khối mạch điện điều khiển

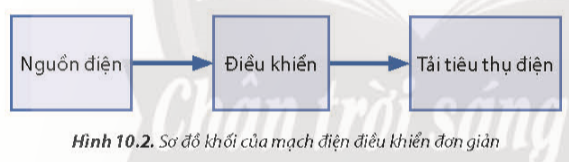

Câu hỏi 1: Quan sát Hình 10.2 và kể tên một số phụ tải trong thực tế.

Giải nhanh:

Đèn sợi đốt; Lò nướng bánh mì; Lò nướng; Lò sưởi điện, Máy rửa bát; Máy giặt; Tủ lạnh; Máy điều hoà; Xe máy điện...

2. Mô đun cảm biến

Câu hỏi 2: Hãy kể tên một số loại cảm biến thông dụng mà em biết.

Giải nhanh:

Mô đun cảm biến ánh sáng; cảm biến nhiệt độ; cảm biến độ ẩm

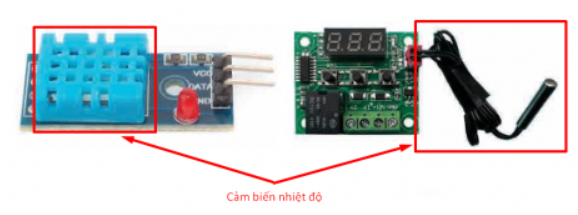

Câu hỏi 3: Em hãy chỉ ra vị trí của cảm biến trên các mô đun trong Hình 10.5.

Giải nhanh:

LUYỆN TẬP

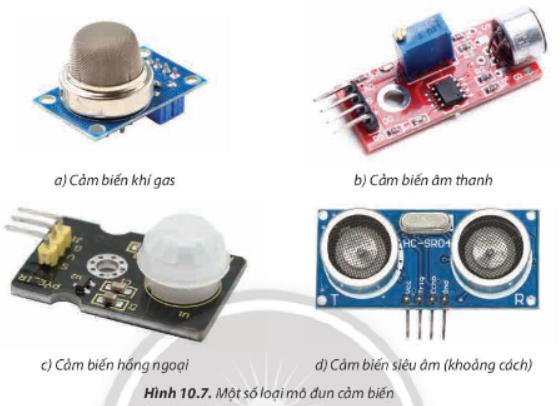

Câu hỏi: Em hãy cho biết vai trò của các mô đun cảm biến có ở Hình 10.7.

Giải nhanh:

a) Cảm biến khí Gas sử dụng để cảm biến khí gas trong môi trường

b) Cảm biến âm thanh phát hiện (Cảm biến) âm thanh, tiếng động xung quanh.

c) Cảm biến hồng ngoại dùng để đo và phát hiện bức xạ hồng ngoại có trong môi trường xung quanh.

d) Cảm biến siêu âm sử dụng để đo khoảng cách, chuẩn đoán hình ảnh

VẬN DỤNG

Câu hỏi: Em hãy tìm hiểu về vai trò của mô đun cảm biến chuyển động và nêu ứng dụng của nó trong thực tế.

Giải nhanh:

VT: khả năng nhận biết một vật di chuyển vào vùng mà cảm biến hoạt động

- Giúp phát hiện được sự xuất hiện của các đối tượng khác trong ngôi nhà của mình.

- Lắp đặt cảm biến chuyển động kết hợp với hệ thống ánh sáng giúp đèn bật lên
