BÀI 20. THỰC HÀNH : MẠCH KHUẾCH ĐẠI ĐẢO

HOẠT ĐỘNG KHỞI ĐỘNG

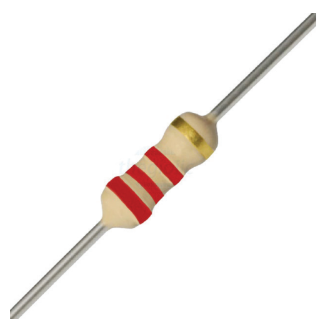

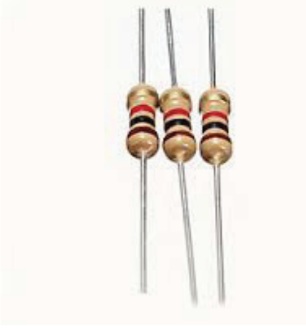

GV yêu cầu HS thảo luận và trả lời: Nhìn vào hai vạch màu trên điện trở, em hãy cho biết đâu là điện trở 1kΩ và 2,2kΩ ?

NỘI DUNG BÀI HỌC GỒM:

• Tìm hiểu về mục đích, yêu cầu, sơ đồ mạch điện
• Chuẩn bị dụng cụ và vật liệu
• Luyện tập

HOẠT ĐỘNG HÌNH THÀNH KIẾN THỨC

Hoạt động 1. Tìm hiểu về mục đích, yêu cầu, sơ đồ mạch điện

GV đặt câu hỏi hướng dẫn học sinh tìm hiểu: Em hãy trình bày mục đích, yêu cầu của bài thực hành: Mạch khuếch đại đảo. Vẽ sơ đồ mạch điện. Nêu công thức tính Ura và hệ số khuếch đại của mạch.

Nội dung ghi nhớ:

1. Mục đích

- Lắp ráp và khảo sát hoạt động cho mạch khuếch đại đảo.

2. Yêu cầu

- Mạch hoạt động đúng chức năng.

- Liên kết giữa các phần tử trên mạch chắc chắn, gọn gàng.

3. Sơ đồ mạch điện

- Sơ đồ mạch khuếch đại đảo sử dụng IC LM741.

- Sử dụng các chân 2,3,4,6,7 của IC LM741.

- Công thức:

+ Mạch khuếch đại đảo thực hiện khuếch đại biên độ tín hiệu lối vào đảo U _vào như công thức, dầu trừ thể hiện sự ngược pha của tín hiệu lối ra so với tín hiệu lối vào.

Ura= - R2R1. Uvào

+ Hệ số khuếch đại của mạch phụ thuộc vào các điện trở. Trong đó G là hệ số khuếch đại của mạch được xác định như công thức.

G=R2R1

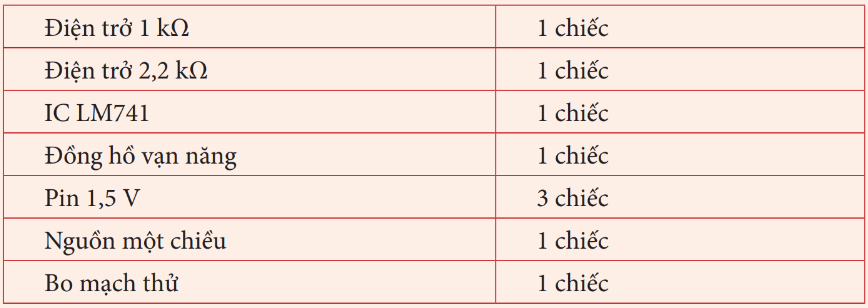

Hoạt động 2. Chuẩn bị dụng cụ và vật liệu

GV đưa ra câu hỏi: Để tiến hành bài thực hành, em cần chuẩn bị những dụng cụ và vật liệu nào?

Nội dung ghi nhớ:

…………………………………………………………….

HOẠT ĐỘNG LUYỆN TẬP

Từ nội dung bài học, GV yêu cầu HS hoàn thành các bài tập trắc nghiệm sau:

Câu 1: Mạch khuếch đại đảo sử dụng IC nào trong bài thực hành này?

A. IC 555

B. IC LM741

C. IC 4017

D. IC LM358

Câu 2: Chân nào của IC LM741 được sử dụng để kết nối đầu vào trong mạch khuếch đại đảo?

A. Chân 1 và 2

B. Chân 2 và 3

C. Chân 4 và 7

D. Chân 5 và 6

Câu 3: Mạch khuếch đại đảo làm gì với tín hiệu đầu vào?

A. Khuếch đại tín hiệu đầu vào với cùng pha

B. Khuếch đại tín hiệu đầu vào và đảo pha

C. Giảm biên độ tín hiệu đầu vào

D. Không ảnh hưởng đến tín hiệu đầu vào

Câu 4: Hệ số khuếch đại G của mạch khuếch đại đảo được xác định bằng công thức nào?

A. G=R1/R2

B. G=R2/R1

C. G=(R1+R2 )/R1

D. G=(R1х R2 )/R1

Câu 5: Để đo điện áp đầu ra Ura của mạch khuếch đại đảo, bạn cần đo tại chân nào của IC LM741?

A. Chân 3

B. Chân 4

C. Chân 6

D. Chân 7

Nội dung ghi nhớ:

HOẠT ĐỘNG VẬN DỤNG

Vận dụng kiến thức, GV yêu cầu HS hoàn thành bài tập sau:

Câu 1: Dựa trên mạch khuếch đại đảo đã lắp ráp, hãy giải thích tại sao tín hiệu đầu ra lại bị đảo pha so với tín hiệu đầu vào? Trong quá trình thực hành, yếu tố nào ảnh hưởng đến hệ số khuếch đại của mạch và làm thế nào để điều chỉnh hệ số này?

Câu 2: Nếu mạch khuếch đại đảo không hoạt động đúng chức năng (tín hiệu đầu ra không khuếch đại hoặc bị sai lệch), bạn sẽ kiểm tra và khắc phục lỗi ở những bước nào trong quá trình lắp ráp? Hãy nêu cụ thể các bước kiểm tra và giải pháp khắc phục.
