Giải ngắn gọn công nghệ 8 kết nối bài 5: Bản vẽ nhà
Giải siêu ngắn sách công nghệ 8 bài 5: Bản vẽ nhà sách công nghệ 8 kết nối. Với câu từ ngắn gọn, ý tứ xúc tích, dễ hiểu, học sinh nhanh chóng nắm bắt các ý chính của bài, giúp nhớ nhanh và nhớ lâu. Từ đó, việc chinh phục kiến thức trở nên dễ hơn bao giờ hết.
I. NỘI DUNG BẢN VẼ NHÀ

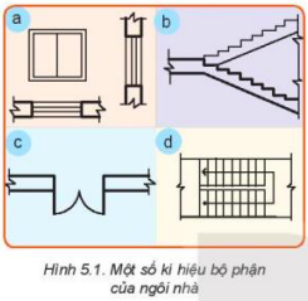

Câu hỏi: Em có biết các kí hiệu trên Hình 5.1 được dùng để kí hiệu các bộ phận nào của ngôi nhà không?
Trả lời:
a. Cửa sổ kép
b. Cầu thang trên mặt cắt
c. Cửa đi đơn hai cánh
d. Cầu thang trên mặt bằng
II. Kí hiệu quy ước một số bộ phận của ngôi nhà
iii. đọc bản vẽ nhà
thực hành

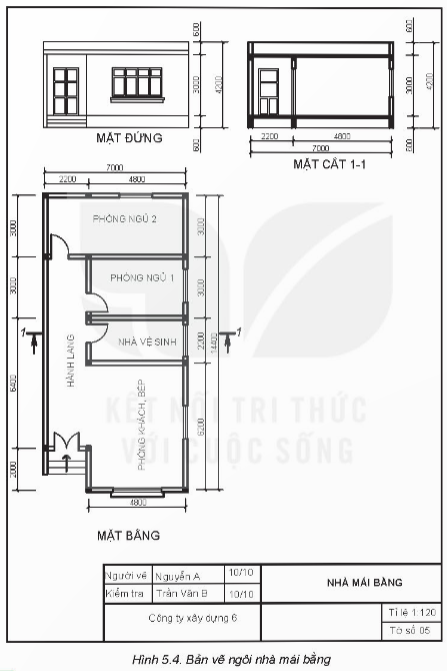

Câu hỏi: Đọc bản vẽ nhà trên Hình 5.4 theo trình tự ở bảng 5.2
Trả lời:
Trình tự đọc | Nội dung đọc | Kết quả đọc bản vẽ gối đỡ (Hình 3.6) |
Bước 1. Khung tên | - Tên gọi ngôi nhà - Tỉ lệ | - Nhà mái bằng - 1 : 120 |
Bước 2. Hình biểu diễn | Tên gọi các hình biểu diện | Mặt đứng, mặt cắt, mặt bằng |
Bước 3. Kích thước | - Kích thước chung - Kích thước từng bộ phận | - 14 400 - 7 000 - 4 200 - Phòng khách, phòng bếp: 6 200 - 4 800 - Nhà vệ sinh: 4 800 - 2 200 - Phòng ngủ 1: 4 800 - 3 000 - Phòng ngủ 2: 7 000 - 3 000 - Hành lang: 9 400 - 2 200 |
Bước 4. Các bộ phận | - Số phòng - Số cửa đi và cửa sổ - Các bộ phận khác | - 1 phòng khách + phòng bếp, 1 nhà vệ sinh, 2 phòng ngủ - 1 cửa đi 2 cánh, 3 cửa đi 1 cánh, 2 cửa sổ kép, 3 cửa sổ đơn |
vận dụng

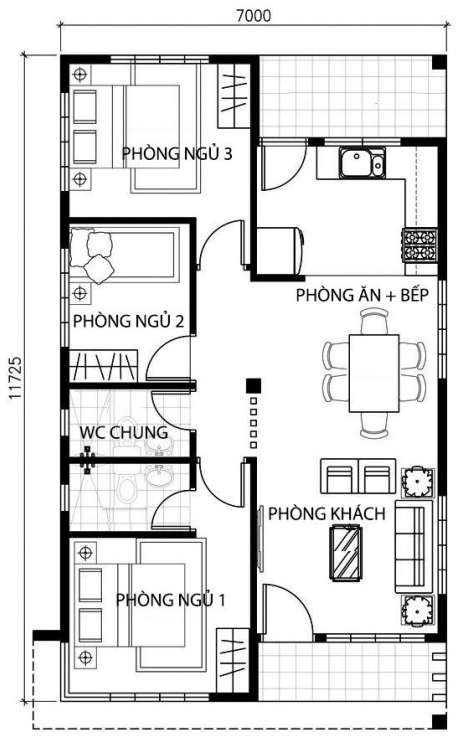

Câu hỏi: Sưu tầm một số bản vẽ mặt bằng ngôi nhà hoặc căn hộ đơn giản và nêu nhận xét về cách bố trí các phòng.
