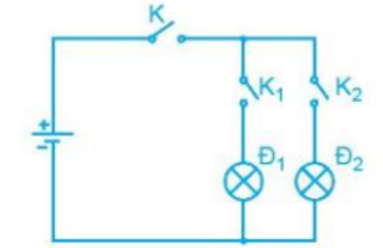

Câu hỏi: Kể tên các thành phần cơ bản có trong mạch điện đơn giản ở Hình 14.1. Khi nào đèn Đ1, Đ2 cùng sáng?

Trả lời:

Mạch điện đơn giản bao gồm công tắc hai cực K, hai đèn sợi đốt Đ1 và Đ2, cực âm và cực dương. Khi cả hai công tắc hai cực đều mở, hai đèn sợi đốt sẽ cùng sáng.

I. MẠCH ĐIỆN

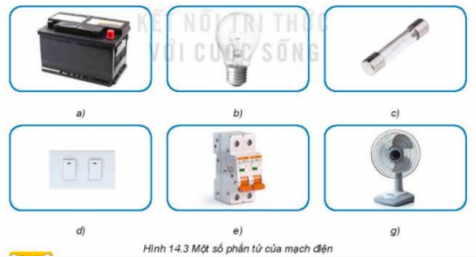

KHÁM PHÁ 1: Quan sát Hình 14.3, cho biết tên gọi các phần tử của mạch điện có trong hình.

Trả lời:

a - Ắc quy

b - Bóng đèn

c - Cầu chì

d - Công tắc

e - Aptomat

g - Quạt điện

II. MẠCH ĐIỆN ĐIỀU KHIỂN

KHÁM PHÁ 2: Quan sát Hình 14.5 và cho biết:

- Ứng dụng của mỗi mạch điện điều khiển.

- Tên và chức năng của các thiết bị cảm biến, đối tượng điều khiển ở các hình.

Trả lời

VẬN DỤNG

Câu hỏi:

1. Kể tên nguồn điện; thiết bị đóng cắt, điều khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em.

2. Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.

Trả lời:

1. Các thiết bị điện gia đình bao gồm lưới điện là nguồn điện, cầu dao là thiết bị đóng cắt, aptomat là thiết bị điều khiển và bảo vệ, và bóng đèn là phụ tải trong mạch điện.

2. Mạch điện đơn giản bao gồm: nguồn điện, công tắc, bóng đèn
