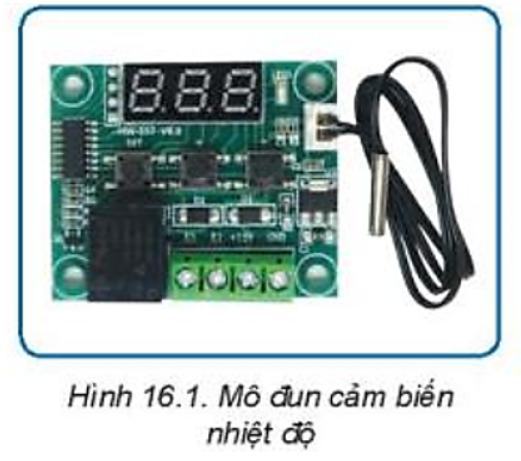

Câu hỏi: Quan sát Hình 16.1 và cho biết vị trí các cổng kết nối với mạch điện trên mô đun cảm biến.

Trả lời:

Vị trí các cổng kết nối với mạch điện trên mô đun cảm biến là vị trí dây dẫn.

I. SƠ ĐỒ KHỐI MẠCH ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN

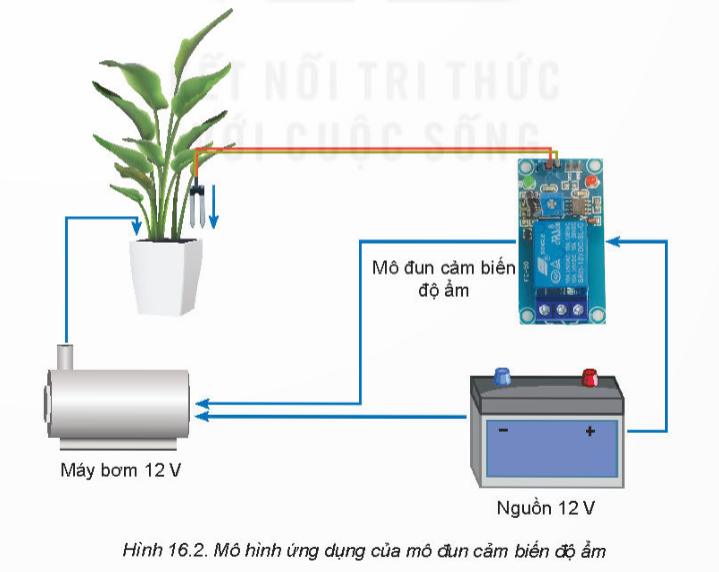

KHÁM PHÁ 1: Quan sát Hình 16.2 và cho biết một mạch điều khiển sử dụng mô đun cảm biến có những thành phần chính nào?

Trả lời:

Những thành phần chính: mô đun cảm biến, đối tượng điều khiển và nguồn điện.

II. LẮP RÁP MẠCH ĐIỆN ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN

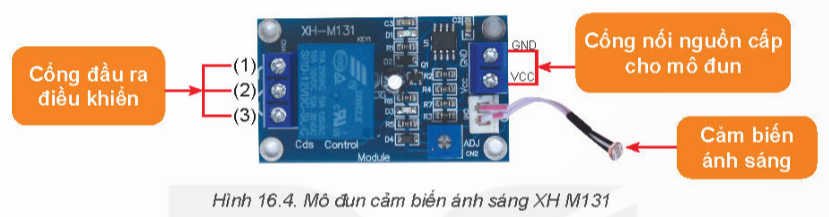

KHÁM PHÁ 2: Quan sát Hình 16.4 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến ánh sáng.

Trả lời:

- Cổng đầu ra điều khiển:

+ Tiếp điểm thường mở (1)

+ Đầu nối chung (2)

+ Tiếp điểm thường đóng (3)

- Cổng nối nguồn cấp cho mô đun:

+ Đầu nối GND nối với cực (-) của nguồn.

+ Đầu nối VCC để nối với cực (+) của nguồn.

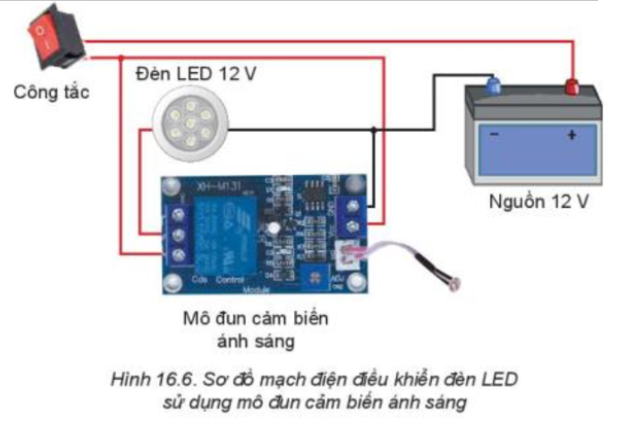

KHÁM PHÁ 3: Quan sát Hình 16.6 và nêu tên các thành phần chính của mạch điện điều khiển đèn LED sử dụng mô đun cảm biến ánh sáng?

Trả lời:

Các thành phần chính:

- Nguồn điện: ắc quy

- Mô đun cảm biến ánh sáng

- Đối tượng điều khiển: đèn led

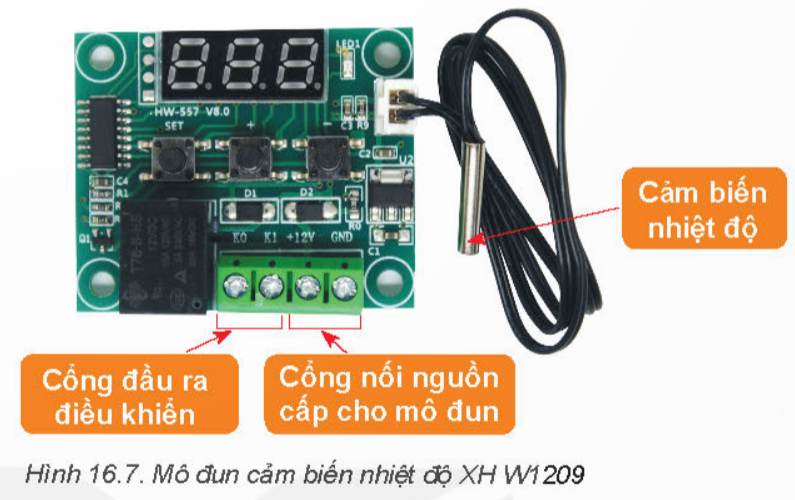

KHÁM PHÁ 4: Quan sát Hình 16.7, xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến nhiệt độ.

Trả lời:

- Cổng đầu ra điều khiển:

+ Tiếp điểm K0

+ Tiếp điểm K1

- Cổng nối nguồn cấp cho mô đun:

+ Đầu nối GND để nối với cực (- ) của nguồn

+ Đầu nối + 12V để nối với cực (+) của nguồn

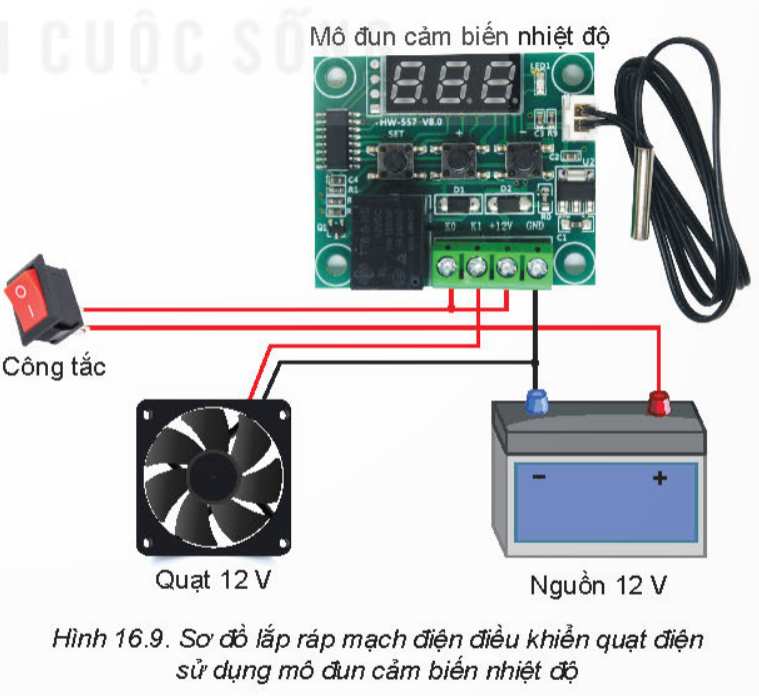

KHÁM PHÁ 5: Quan sát Hình 16.9 và nêu tên các thành phần chính của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến nhiệt độ.

Trả lời:

- Nguồn điện: ắc quy

- Mô đun cảm biến nhiệt độ

- Đối tượng điều khiển: quạt

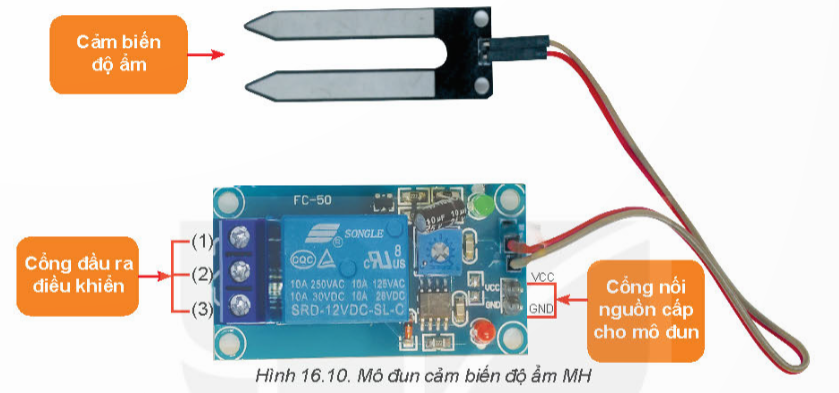

KHÁM PHÁ 6: Quan sát Hình 16.10 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển mô đun cảm biến độ ẩm.

Trả lời:

Đây là thông tin về các cổng đầu ra điều khiển và cổng nối nguồn cấp cho mô đun gồm tiếp điểm thường mở (1), đầu nối chung (2), và tiếp điểm thường đóng (3). Cổng nối nguồn có hai đầu nối bao gồm GND kết nối với cực âm (-) của nguồn và VCC kết nối với cực dương (+) của nguồn.

KHÁM PHÁ 7: Quan sát Hình 16.11 và nêu tên các thành phần chính của mạch điện điều khiển máy bơm sử dụng mô đun cảm biến độ ẩm.

Trả lời:

- Nguồn điện: ắc quy

- Mô đun cảm biến độ ẩm

- Đối tượn điều khiển: máy bơm

VẬN DỤNG

Câu hỏi: Đề xuất một số ứng dụng cụ thể của các mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng, nhiệt độ và độ ẩm trong gia đình.

Trả lời:

Điều khiển đèn led, quạt điện và máy bơm thông qua các mô đun cảm biến ánh sáng, nhiệt độ và độ ẩm.
