BÀI 19 - CÁC CƠ CẤU TRONG ĐỘNG CƠ ĐỐT TRONG

MỞ ĐẦU

CH:

• Nhận biết chi tiết xu páp trên Hình 19.1.
• Xu páp đóng, mở được thực hiện như thế nào?

Giải nhanh:

• Chi tiết xu páp: là một thanh tròn dài với một đầu là hình tròn dẹt
• Nguyên lí: Trục khuỷu quay → trục cam quay → tác động vào con đội → tác động vào đũa đẩy → tác động vào cò mổ → tác động vào xupap → cửa nạp (thải) được đóng mở.

I. CƠ CẤU TRỤC KHUỶU THANH TRUYỀN

Câu 1: Quan sát Hình 19.2 và cho biết thanh truyền được kết nối với pít tông và trục khuỷu như thế nào.

Giải nhanh:

Khi động cơ hoạt động, hỗn hợp hoà khí bị đốt cháy tạo ra lực đẩy đẩy Piston chuyển động tịnh tiến trong lòng của xilanh → truyền sang chuyển động quay của trục khuỷu. Nhờ lực quay của bánh đà, thanh truyền lại đẩy piston về để bắt đầu các kỳ mới.

Câu 2: Em hãy tìm hiểu và cho biết nhiệm vụ của xéc măng. Có mấy loại xéc măng? Đó là những loại nào?

Giải nhanh:

• Nhiệm vụ: tạo màng dầu bôi trơn cho xi lanh, chi tiết trung gian để truyền nhiệt từ piston đến xi lanh, ngăn không cho piston gõ vào thành xi lanh
• Có 2 loại xéc măng: xéc-măng khí (hơi), xéc-măng dầu.

Câu 3: Tưởng tượng cắt ngang thân thanh truyền, hãy vẽ tiết diện mặt cắt và giải thích về hình dáng của tiết diện đó.

Giải nhanh:

• Tiết diện ngang của thanh truyền:

• Thanh truyền có rãnh dọc thân nên khi cắt sẽ có tiết diện ngang hình chữ I, giúp tăng độ cứng chắc cho thanh truyền.

Câu 4: Quan sát và cho biết trục khuỷu trên Hình 19.5 dùng cho động cơ có bao nhiêu xi lanh? Nêu nhận xét về vị trí giữa các cổ khuỷu với chốt khuỷu.

Giải nhanh:

• Trục khuỷu dùng cho động cơ có 4 xi lanh.
• Nhận xét: cổ khuỷu và chốt khuỷu xếp đan xen với nhau.

II. CƠ CẤU PHỐI KHÍ

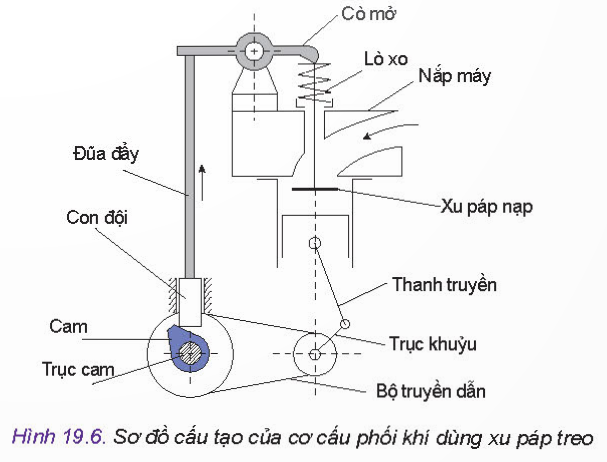

Câu 1: Quan sát Hình 19.6 và cho biết: Khi đũa đẩy chuyển động theo chiều đi lên (theo chiều mũi tên) thì xu páp và pít tông chuyển động theo chiều đi lên hay đi xuống.

Giải nhanh:

Khi đũa đẩy chuyển động theo chiều đi lên thì xu páp và pít tông chuyển động theo chiều đi lên.

Câu 2: Dựa vào nguyên lí của cơ cấu phối khí dùng xi lanh treo, em hãy trình bày nguyên lí của cơ cấu pha phối khí dùng xu páp đặt.

Giải nhanh:

Nguyên lí: Trục khuỷu quay → trục cam quay → tác động vào con đội → tác động vào đũa đẩy → tác động vào cò mổ → tác động vào xupap → cửa nạp (thải) được đóng mở.

Câu 3: Em hãy tìm hiểu và cho biết thêm những cách dẫn động trục cam từ trục khuỷu khác.

Giải nhanh:

Dẫn động trục cam bằng bộ truyền bánh răng, dẫn động trục cam trên ô tô bằng bộ truyền xích, dẫn động trục cam bằng dây curoa.

III. THÂN MÁY VÀ NẮP MÁY

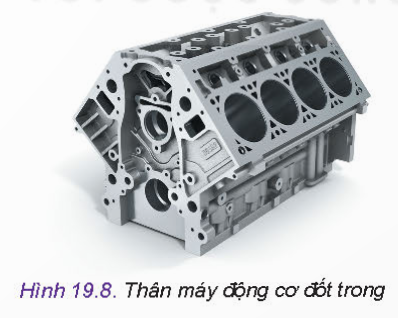

Câu 1: Quan sát Hình 19.8 và cho biết mô tả thân máy của động cơ thẳng hàng hay động cơ chữ V? Động cơ này có mấy xi lanh?

Giải nhanh:

Thân máy động cơ chữ V, động cơ này có 8 xilanh.

Câu 2: Tại sao nói nắp máy là chi tiết có kết cấu phức tạp?

Giải nhanh:

Vì trên nắp máy lắp nhiều chi tiết, cụm chi tiết.

Câu 3: Qua nội dung bài học và tìm hiểu trong thực tế, em hãy cho biết: Động cơ đốt trong có những loại cơ cấu phối khí nào? Động cơ xe máy sử dụng cơ cấu phân phối khí nào?

Giải nhanh:

Động cơ đốt trong có cơ cấu phân phối khi xupap đặt và cơ cấu phân phối khí xupap treo. Động cơ xe máy sử dụng cơ cấu phân phối khí xupap treo.
