BÀI 26. THỰC HÀNH ĐO CÔNG SUẤT ĐIỆN ĐỘNG VÀ ĐIỆN TRỞ TRONG CỦA PIN ĐIỆN HÓA

II. THIẾT KẾ PHƯƠNG ÁN THÍ NGHIỆM

Bài 1: Hãy trả lời các câu hỏi sau...

Đáp án chuẩn:

a) Có thể đo trực tiếp suất điện động của nguồn điện vì giá trị suất điện động của nguồn điện bằng hiệu điện thế giữa hai cực của nguồn điện khi mạch điện hở.

Không thể đo trực tiếp điện trở trong của nguồn vì đo dòng điện để xác định điện trở.

b) Đo I và E, từ đó xác định r

c) Thiết kế thí nghiệm đo U, I, vẽ đồ thị, xác định U_o khi I=0, giá trị E=U_o Chọn 2 điểm M, N trên đồ thị, xác định r theo hướng dẫn của SGK.

IV. KẾT QUẢ

Bài 1: Nhận xét và đánh giá kết quả thí nghiệm...

Đáp án chuẩn:

1. Ví dụ xử lí kết quả thí nghiệm:

Kết quả đo với pin cũ:

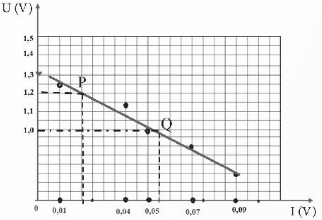

Đồ thị quan hệ U và I với pin cũ:

Dạng đồ thị của U=f(I) là một đường thẳng. E=1,31V; R = 0,3Ω

Kết quả đo với pin mới:

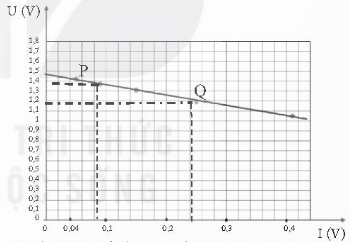

Đồ thị quan hệ U và I với pin mới:

Dạng đồ thị của U=f(I) là một đường thẳng E=1,46V; R = 0,1Ω

2. Mắc mạch điện như hình.

Do hai giá trị U và I với các giá trị biến trở khác nhau. Lập hệ phương trình: U₁=E−I₁r và U₂=E−I₂r. Giải hệ phương trình.
