Vẽ đồ thị biểu diễn mối liên hệ giữa cường độ dòng điện I và hiệu điện thế UAK

01 Đề bài:

2. Thí nghiệm khảo sát dòng quang điện

Thực hành, khám phá

Mục đích: Vẽ được đồ thị biểu diễn mối liên hệ giữa cường độ dòng điện I và hiệu điện thế U_AK giữa anode và cathode của tế bào quang điện.

Dụng cụ:

- Tế bào quang điện chân không, cathode phủ chất nhạy quang Sb-Ce, có hộp bảo vệ (1).

- Hộp gồm ba LED đỏ, lục, lam, công suất mỗi LED 3W và điều chỉnh được cường độ sáng (2).

Hộp chân đế có tích hợp:

- Núm chọn LED (3)

- Núm điều chỉnh cường độ sáng của LED (4)

- Đồng hồ đo cường độ dòng quang điện I () (5)

- Chuyển mạch đo thuận hoặc nghịch (6)

- Điều chỉnh hiệu điện thế U_AK (7)

- Đồng hồ đo hiệu điện thế U_AK (V) (8)

Phương án thí nghiệm

- Tìm hiểu công dụng của từng dụng cụ đã cho

- Thiết kế phương án thí nghiệm khảo sát dòng quang điện bằng dụng cụ này.

Tiến hành

Kết quả

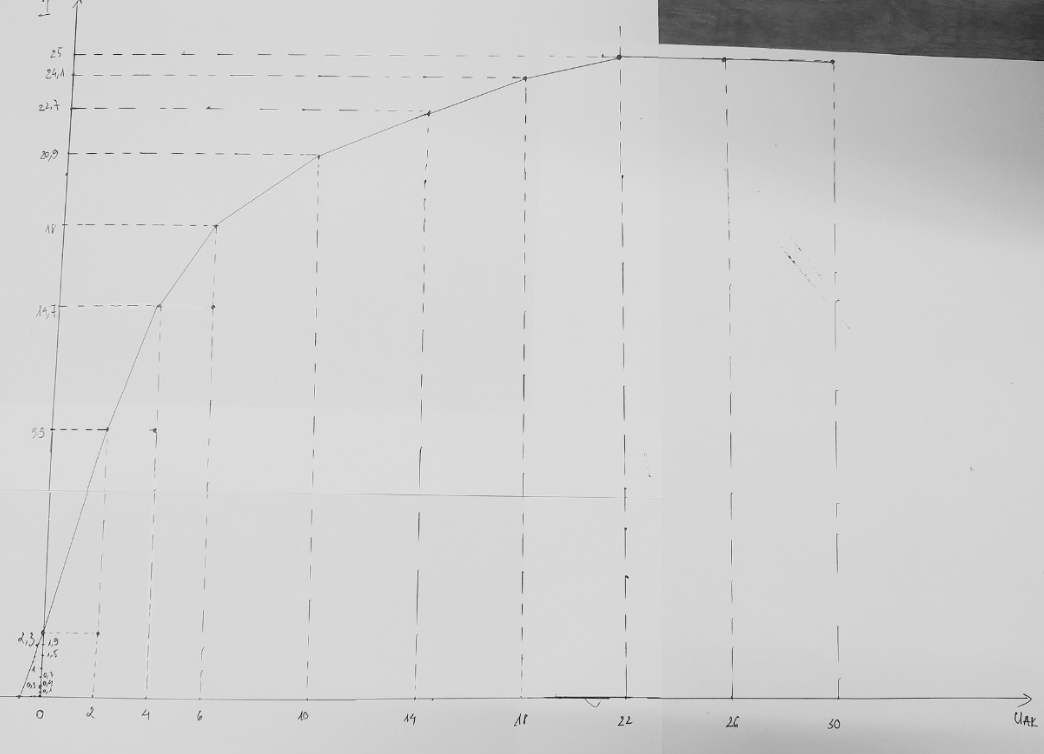

Câu hỏi 2: Vẽ đồ thị biểu diễn mối liên hệ giữa cường độ dòng điện I và hiệu điện thế U_AK

02 Bài giải:
