Làm thế nào để xác định hướng của lực từ do từ trường tác dụng lên một đoạn dòng điện?

Khi đặt một đoạn dây dẫn mang dòng điện trong từ trường, nó chịu tác dụng của lực từ, để xác định hướng của lực từ, ta có thể tiến hành thí nghiệm sau:

Dụng cụ

- Khung dây dẫn (1).

- Nam châm (2)

- Lò xo (3).

- Giá treo (4).

- Dây dẫn được nói đến nguồn điện (5).

Phương án thí nghiệm

+ Tìm hiểu công dụng của từng dụng cụ đã cho

+ Thiết kế phương án thí nghiệm để tìm phương của lực từ tác dụng lên đoạn dây dẫn mang dòng điện bằng các dụng cụ này

Tiến hành

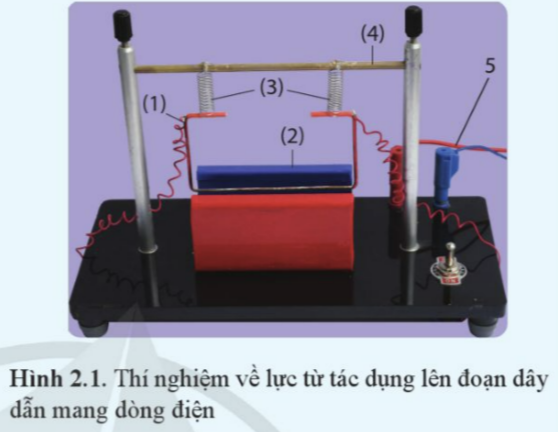

- Lắp đặt các dụng cụ như Hình 2.1.

- Treo khung dây để mặt phẳng khung dây vuông góc với đường sức từ của nam châm: cạnh AB của khung nằm ngang trong vùng từ trường đều ở khoảng không gian giữa hai cực của nam châm.

- Cho dòng điện có cường độ / chạy qua khung dây với chiều từ A đến B và quan sát hiện tượng xảy ra với khung dây.

- Đối chiếu cường độ dòng điện chạy qua khung dây và quan sát hiện tượng xảy ra với khung dây

Kết quả

- Khi có dòng điện chạy qua khung dây theo chiều từ A đến B, khung dây bị kéo thẳng đứng xuống dưới. Điều này cho thấy, lực từ tác dụng lên AB có phương thẳng đứng, vuông góc với cả đoạn dòng điện AB và đường sức từ (Hình 2.2).
