Giả sử có sẵn một số diode bán dẫn giống nhau chỉ cho phép dòng điện thuận tối đa cỡ 1,0 A. Trong khi ta lại cần một mạch chỉnh lưu cả chu kì cho phép hoạt động với dòng điện 2,5 A...
3. BÀI TẬP
Câu hỏi 1: Giả sử có sẵn một số diode bán dẫn giống nhau chỉ cho phép dòng điện thuận tối đa cỡ 1,0 A. Trong khi ta lại cần một mạch chỉnh lưu cả chu kì cho phép hoạt động với dòng điện 2,5 A. Hãy vẽ sơ đồ mạch chỉnh lưu thoả mãn yêu cầu bài toán.

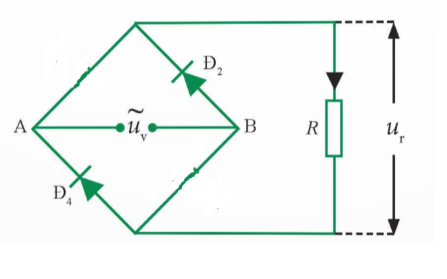

Ta sử dụng mạch chỉnh lưu cầu: sử dụng 4 diode được kết nối theo hình cầu để chỉnh lưu điện áp xoay chiều thành điện áp một chiều. Sử dụng diode song song: mỗi nhánh của cầu chỉnh lưu sử dụng hai diode 1A được mắc song song.
Lý do mắc song song: khi mắc song song, hai diode sẽ chia sẻ dòng điện, mỗi diode chỉ chịu 1,25A, Nên không bị vượt qua khả năng chịu đựng của mỗi diode riêng lẻ.
