Câu hỏi tự luận mức độ vận dụng Công nghệ Điện - điện tử 12 cd bài 3: Mạch điện xoay chiều ba pha

Câu 1:

- Chức năng của từng thành phần:

+ Nguồn điện: Cung cấp năng lượng điện xoay chiều ba pha.

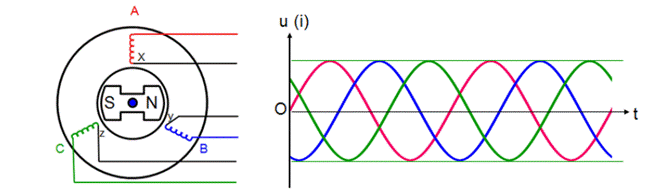

+ Dây pha (Pha A, Pha B, Pha C): Truyền tải điện năng từ nguồn đến các tải. Mỗi pha có điện áp lệch pha 120 độ.

+ Dây trung tính: Cung cấp đường trở về cho dòng điện, giúp cân bằng tải trong mạch.

+ Tải: Các thiết bị tiêu thụ điện như động cơ, máy móc, đèn chiếu sáng, v.v.

Câu 2:

- Nếu điện áp giữa hai pha là 400V, ta có thể tính điện áp pha và điện áp giữa dây trung tính với một pha như sau:

Điện áp pha (V_ph): V_ph= VL*(Căn bậc 3) = 400V*(Căn bậc 3) ≈230.94V

Điện áp giữa dây trung tính với một pha: Do điện áp pha bằng điện áp giữa dây trung tính và pha, nên:

 V_{trung tính} - pha =Vph≈230.94*V_{trung tính} - pha =Vph≈230.94V

Câu 3:

- Kiểm tra động cơ: Đảm bảo động cơ đã được kiểm tra kỹ lưỡng và không có hư hỏng.

- Xác định điện áp: Kiểm tra điện áp của nguồn điện và đảm bảo phù hợp với yêu cầu của động cơ.

- Chọn cách kết nối: Quyết định kết nối theo hình sao (Y) hoặc tam giác (Δ) dựa trên thông số kỹ thuật của động cơ.

- Kết nối dây:

+ Kết nối ba dây pha vào các đầu vào của động cơ.

+ Kết nối dây trung tính nếu có (trong trường hợp sử dụng kết nối sao).

- Kiểm tra an toàn: Đảm bảo tất cả các kết nối đều chắc chắn và không có dây trần lộ ra ngoài.

- Sử dụng thiết bị bảo vệ: Lắp đặt cầu chì, rơ le bảo vệ để bảo vệ động cơ khỏi quá tải và ngắn mạch.

- Khởi động động cơ: Đảm bảo tất cả các điều kiện an toàn đã được kiểm tra trước khi khởi động động cơ.

- Theo dõi hoạt động: Sau khi khởi động, theo dõi hoạt động của động cơ để đảm bảo nó hoạt động bình thường và không có vấn đề gì xảy ra.
