Câu hỏi tự luận mức độ nhận biết Công nghệ Điện - điện tử 12 kntt bài 10: Thiết kế và lắp đặt mạch điện điều khiển trong gia đình

Câu 1:

- Khái niệm: Mạch điện điều khiển là một hệ thống mạch điện được thiết kế để điều khiển hoạt động của các thiết bị điện hoặc máy móc. Nó thường sử dụng các công tắc, cảm biến, rơ le và các thiết bị điều khiển khác để thực hiện các chức năng như bật/tắt, điều chỉnh tốc độ, hay tự động hóa.

- Chức năng cơ bản:

+ Điều khiển thiết bị: Bật hoặc tắt thiết bị điện.

+ Tự động hóa: Thực hiện các quy trình tự động theo yêu cầu.

+ Giám sát: Theo dõi trạng thái hoạt động của thiết bị.

+ Bảo vệ: Ngăn ngừa hư hỏng cho thiết bị thông qua các cơ chế bảo vệ.

Câu 2:

- Công tắc: Dùng để bật/tắt mạch điện, kiểm soát dòng điện đi qua.

- Rơ le: Thiết bị chuyển mạch điều khiển bằng điện từ, cho phép điều khiển các thiết bị có công suất lớn hơn.

- Cảm biến: Phát hiện các điều kiện như ánh sáng, nhiệt độ, hoặc chuyển động, gửi tín hiệu về mạch điều khiển.

- Nguồn điện: Cung cấp năng lượng cho mạch điện điều khiển.

- Thiết bị tải: Các thiết bị được điều khiển như đèn, động cơ, hoặc thiết bị điện khác.

Câu 3:

- Bật/Tắt: Công tắc cho phép người dùng dễ dàng bật hoặc tắt mạch điện, kiểm soát hoạt động của thiết bị.

- Điều khiển từ xa: Một số công tắc có thể được điều khiển từ xa, giúp tiện lợi hơn trong việc quản lý thiết bị.

- Bảo vệ an toàn: Công tắc có thể ngắt nguồn điện trong trường hợp khẩn cấp, đảm bảo an toàn cho người sử dụng và thiết bị.

Câu 4:

- Mạch điện hở: Là mạch điện không hoàn chỉnh, trong đó dòng điện không thể lưu thông do có một phần nào đó bị ngắt (ví dụ: công tắc ở trạng thái tắt). Kết quả là thiết bị không hoạt động.

- Mạch điện kín: Là mạch điện hoàn chỉnh, cho phép dòng điện lưu thông liên tục. Trong mạch kín, tất cả các thành phần đều kết nối với nhau, cho phép thiết bị hoạt động bình thường.

Câu 5:

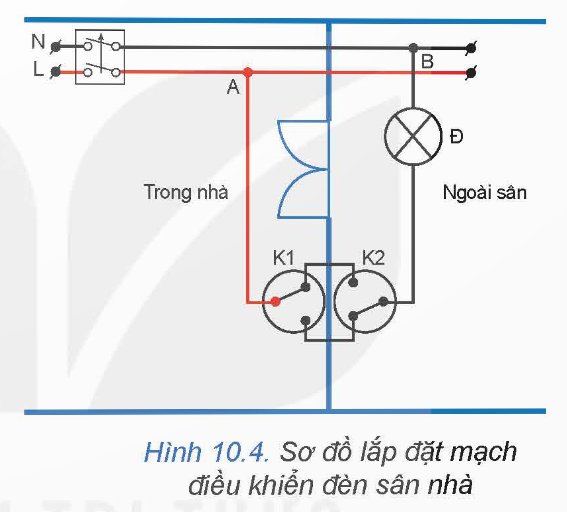

=> Để đảm bảo an toàn điện khi thực hiện lắp và thử nghiệm mạch điện, thay vì nối điểm A và B với đường dây nóng (L) và mát (N) của nguồn điện, ta có thể nối chúng với phích cắm điện, sau đó sử dụng phích cắm đó để lấy điện từ ổ cắm.
