ĐỀ KIỂM TRA GIỮA HỌC KÌ 2

CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – KẾT NỐI TRI THỨC

A. PHẦN TRẮC NGHIỆM (4 điểm)

Khoanh tròn vào chữ cái đứng trước câu trả lời đúng:

Câu 1: Có mấy bước để tính toán chi phí lắp đặt mạng điện trong nhà?

A. 1.

B. 2.

C. 3.

D. 4.

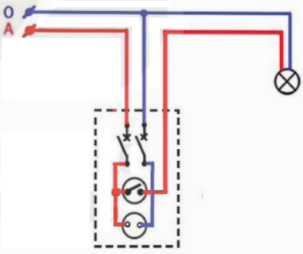

Câu 2: Sơ đồ ở hình bên thuộc loại sơ đồ gì?

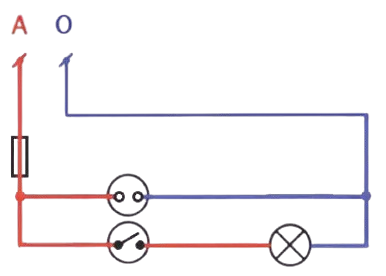

Câu 3: Quan sát sơ đồ sau và cho biết: Trong sơ đồ mạch điện đó có thiết bị nào sau đây?

Câu 4: Bước đầu tiên cần thực hiện khi tính toán chi phí lắp đặt mạng điện trong nhà là gì?

A. Lập bảng thống kê số lượng thiết bị.

B. Lập bảng thống kê số lượng vật liệu.

C. Nghiên cứu sơ đồ lắp đặt mạng điện.

D. Lập bảng tính toán chi phí.

Câu 5: Quy trình lắp đặt mạng điện trong nhà gồm bao nhiêu bước?

A. 4.

B. 5.

C. 3.

D. 2.

Câu 6: Khi thực hành lắp mạch đèn cầu thang, ở bước 2 “Vẽ sơ đồ lắp đặt”, không có công đoạn nào dưới đây?

A. Tìm hiểu sơ đồ nguyên lí.

B. Trên bảng điện thứ nhất vẽ cầu chì và công tắc ba cực.

C. Trên bảng điện thứ hai vẽ công tắc ba cực.

D. Vẽ dây dẫn nối các thiết bị và bóng đèn.

Câu 7: Để lắp đặt mạch điều khiển hai đèn sáng luân phiên cần loại công tắc nào?

A. 1 công tắc ba cực và 1 công tắc hai cực.

B. 2 công tắc ba cực.

C. 2 công tắc hai cực.

D. 1 công tắc ba cực.

Câu 8: Trong số các tiêu chí sau, tiêu chí nào không thuộc tiêu chí đánh giá khi thực hiện lắp đặt mạng điện?

A. Tiến hành đúng trình tự.

B. Đầu nối đúng sơ đồ, chắc chắn, an toàn.

C. Thực hiện an toàn, vệ sinh lao động, nghiêm túc, trách nhiệm trong quá trình thực hành.

D. Mạch hoạt động không đúng chức năng.

B. PHẦN TỰ LUẬN (6 điểm)

Câu 1. (2,0 điểm) Hoàn thành bảng tính toán chi phí sau:

Câu 2. (3,0 điểm)

a) Vẽ sơ đồ nguyên lí để lắp mạch bảng điện gồm: nguồn điện, 1 cầu chì, 1 ổ cắm điện, 1 công tắc bật tắt đèn.

b) Nêu mối quan hệ điện giữa các phần tử của mạch trên.

Câu 3. (1,0 điểm) Vì sao khi tính toán chi phí mạng điện lại cần phải xác định số lượng, loại thiết bị và vật liệu dùng trong mạng điện?

TRƯỜNG THCS ........

HƯỚNG DẪN CHẤM KIỂM TRA GIỮA HỌC KÌ 2 (2024 – 2025)

MÔN: CÔNG NGHỆ LẮP ĐẶT MẠCH ĐIỆN 9 – KẾT NỐI TRI THỨC

        A. PHẦN TRẮC NGHIỆM: (4,0 điểm)

        Mỗi câu trả lời đúng được 0,5 điểm.

        B. PHẦN TỰ LUẬN: (6,0 điểm)
