BÀI 14. KHÁI QUÁT VỀ MẠCH ĐIỆN

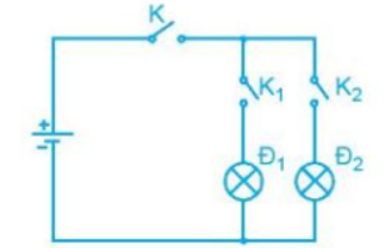

Câu hỏi: Kể tên các thành phần cơ bản có trong mạch điện đơn giản ở Hình 14.1. Khi nào đèn Đ1, Đ2 cùng sáng?

Giải nhanh:

- Công tắc hai cực K, K1, K2 - Đèn sợi đốt Đ1, Đ2 - Cực âm cực dương

Khi tất cả công tắc hai cực mở, hai đèn sẽ cùng sáng

I. MẠCH ĐIỆN

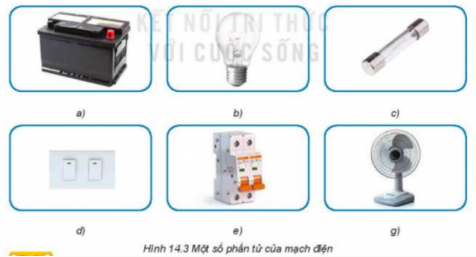

KHÁM PHÁ 1: Quan sát Hình 14.3, cho biết tên gọi các phần tử của mạch điện có trong hình.

Giải nhanh:

a - Ắc quy b - Bóng đèn c - Cầu chì

d - Công tắc e – Aptomat g - Quạt điện

II. MẠCH ĐIỆN ĐIỀU KHIỂN

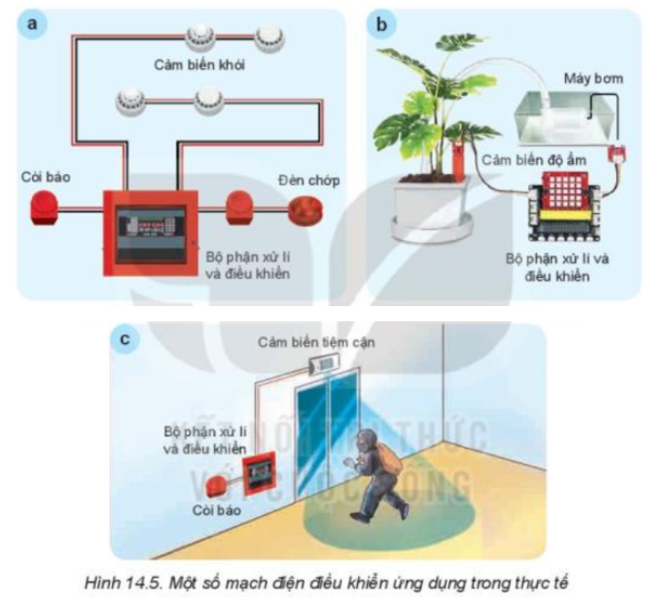

KHÁM PHÁ 2: Quan sát Hình 14.5 và cho biết:

- Ứng dụng của mỗi mạch điện điều khiển.

- Tên và chức năng của các thiết bị cảm biến, đối tượng điều khiển ở các hình.

Giải nhanh:

VẬN DỤNG

Câu hỏi:

1. Kể tên nguồn điện; thiết bị đóng cắt, điều khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em.

2. Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.

Giải nhanh:

1. - Nguồn điện: lưới điện

- Thiết bị đóng cắt: cầu dao

- Thiết bị điều khiển và bảo vệ: aptomat

- Phụ tải: bóng đèn

2. Mạch điện đơn giản
