BÀI 3. BẢN VẼ CHI TIẾT

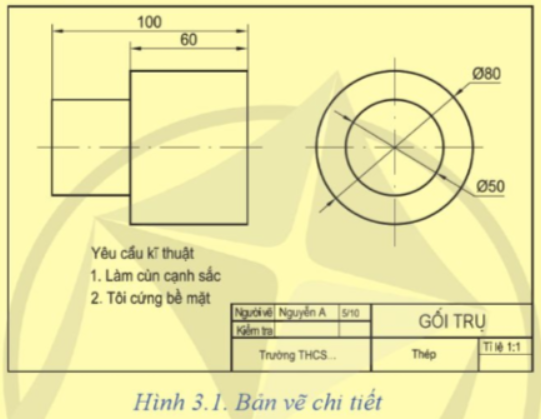

Câu hỏi: Em đọc được những thông tin gì về bản vẽ Hình 3.1?

BÀI 3. BẢN VẼ CHI TIẾT

Giải nhanh:

KHỐI TRỤ

- Tỉ lệ: 1:1 - Vật liệu: Thép. - Chiều dài 100 mm

- Đường kính trong 50 mm; ngoài 80 mm.

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc, tôi cứng bề mặt

I. NỘI DUNG CỦA BẢN VẼ CHI TIẾT

Câu hỏi 1: Nội dung của một bản vẽ chi tiết gồm có những gì?

Giải nhanh:

Hình biểu diễn; Kích thước; Yêu cầu kĩ thuật; Khung tên; ...

Câu hỏi 2: Người công nhân căn cứ vào đâu để có thể chế tạo chi tiết máy đúng như yêu cầu của người thiết kế?

Giải nhanh:

căn cứ vào bản vẽ kĩ thuật (bản vẽ chi tiết)

II. ĐỌC BẢN VẼ CHI TIẾT

Câu hỏi 1: Hãy cho biết trình tự đọc bản vẽ chi tiết.

Giải nhanh:

BÀI 3. BẢN VẼ CHI TIẾT

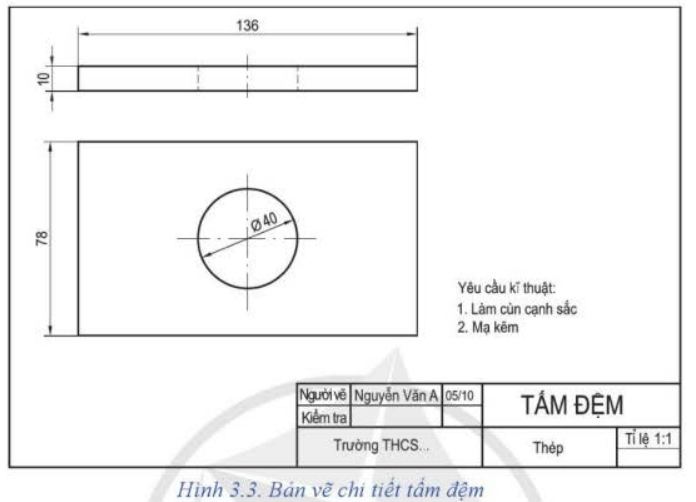

Câu hỏi 2: Quan sát Hình 3.3 và cho biết:

- Bản vẽ tấm đệm được vẽ theo tỉ lệ nào vật chế tạo là gì?

- Kích thước chung, kích thước bộ phận của chi tiết.

- Yêu cầu kĩ thuật của bản vẽ.

BÀI 3. BẢN VẼ CHI TIẾT

Giải nhanh:

- Tỉ lệ: 1:1 - Vật liệu: Thép

- Kích thước chung: 136 x 78 x 10; bộ phận: Đường kính trong 40 mm

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm

LUYỆN TẬP

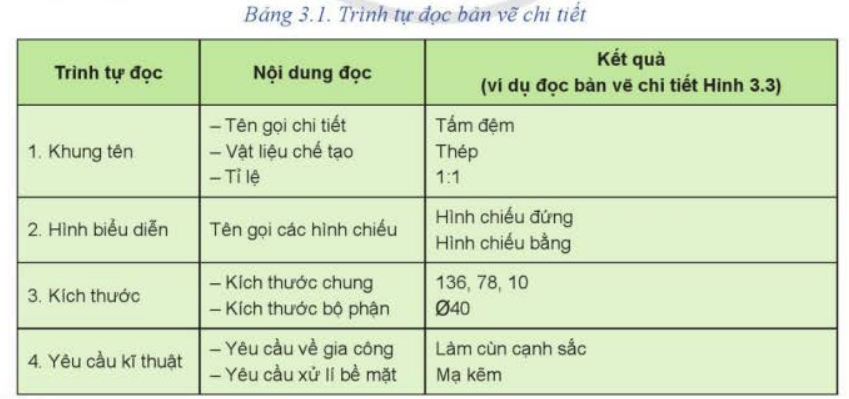

Câu hỏi 1: Đọc chi tiết ở Hình 3.4 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.5.

Giải nhanh:

- Ke góc

- Tỉ lệ: 1:1 - Vật liệu: Thép

- Kích thước chung: 60 x 40 x 10; bộ phận: Đường kính trong 20 mm

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Mạ kẽm

- Chi tiết tương ứng: b)

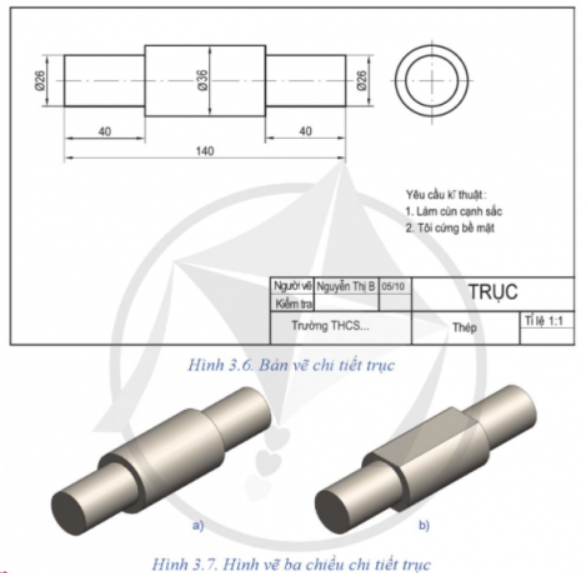

Câu hỏi: Đọc chi tiết ở Hình 3.6 theo trình tự như các bước ở Bảng 3.1 căn cứ vào kết quả đọc, hãy chọn chi tiết tương ứng cho ở Hình 3.7.

BÀI 3. BẢN VẼ CHI TIẾT

Giải nhanh:

Tên gọi: Trục

- Tỉ lệ: 1:1  - Vật liệu: Thép

- Kích thước chung: chiều dài 140 mm

- Kích thước bộ phận: Đường kính ngoài 36 mm; trong 26 mm

- Yêu cầu kĩ thuật: Làm cùn cạnh sắc; Tôi cứng bề mặt

- Chi tiết tương ứng: a)

VẬN DỤNG

Câu hỏi: Sưu tầm và đọc một bản vẽ chi tiết, trao đổi với bạn nội dung của bản vẽ đó.

Giải nhanh:

BÀI 3. BẢN VẼ CHI TIẾT

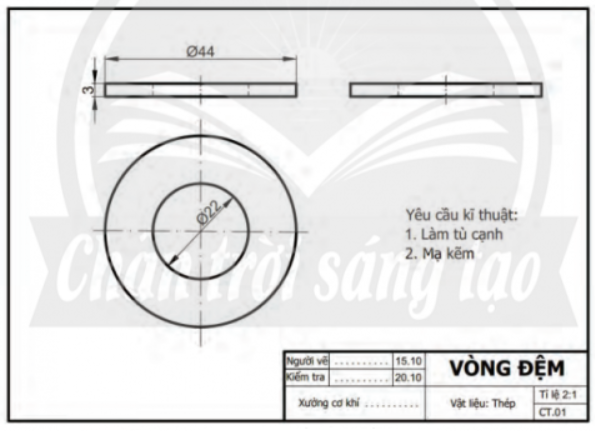

- Khung tên: Tên gọi: Vòng đệm Vật liệu: thép. Tỉ lệ: 2:1

- Hình biểu diễn: các hình hiếu thể hiện hình dạng của vòng đệm.

- Kích thước: Đường kính ngoài 44 mm; trong 22 mm;Bề dày của vòng đệm 3 mm

- Yêu cầu kĩ thuật: Làm tù cạnh; Mạ kẽm
