BÀI 16. MẠCH ĐIỆN ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN

Câu hỏi: Quan sát Hình 16.1 và cho biết vị trí các cổng kết nối với mạch điện trên mô đun cảm biến.

Giải rút gọn:

Vị trí: vị trí dây dẫn.

I. SƠ ĐỒ KHỐI MẠCH ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN

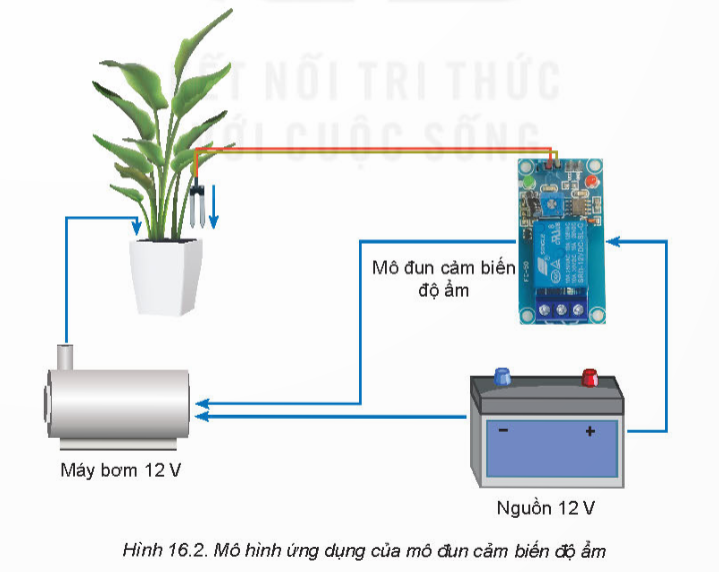

KHÁM PHÁ 1: Quan sát Hình 16.2 và cho biết một mạch điều khiển sử dụng mô đun cảm biến có những thành phần chính nào?

Giải rút gọn:

Thành phần chính: mô đun cảm biến, đối tượng điều khiển và nguồn điện.

II. LẮP RÁP MẠCH ĐIỆN ĐIỀU KHIỂN SỬ DỤNG MÔ ĐUN CẢM BIẾN

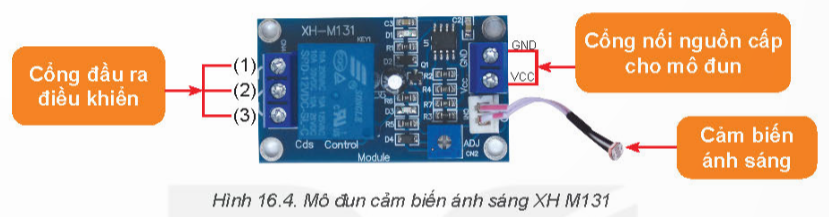

KHÁM PHÁ 2: Quan sát Hình 16.4 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến ánh sáng.

Giải rút gọn:

- Cổng đầu ra điều khiển:

+ Tiếp điểm thường mở (1)

+ Đầu nối chung (2)

+ Tiếp điểm thường đóng (3)

- Cổng đầu ra điều khiển:

+ Đầu nối GND nối với cực (-) của nguồn.

+ Đầu nối VCC để nối với cực (+) của nguồn.

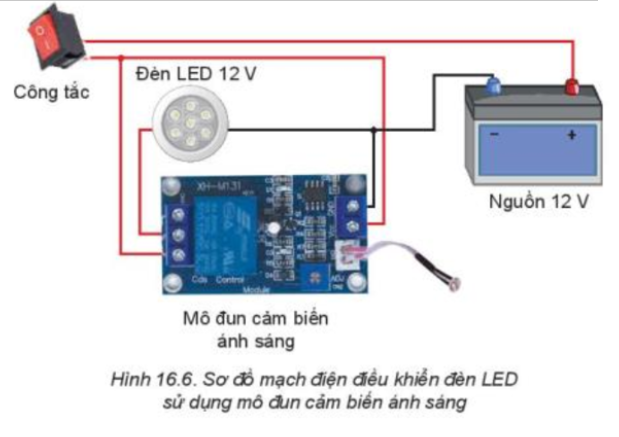

KHÁM PHÁ 3: Quan sát Hình 16.6 và nêu tên các thành phần chính của mạch điện điều khiển đèn LED sử dụng mô đun cảm biến ánh sáng?

Giải rút gọn:

Các thành phần chính: ắc quy, mô đun cảm biến ánh sáng, đèn led

KHÁM PHÁ 4: Quan sát Hình 16.7, xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến nhiệt độ.

Giải rút gọn:

- Cổng đầu ra điều khiển:

+ Tiếp điểm K0

+ Tiếp điểm K1

- Cổng nối nguồn cấp cho mô đun:

+ Đầu nối GND để nối với cực (- ) của nguồn

+ Đầu nối + 12V để nối với cực (+) của nguồn

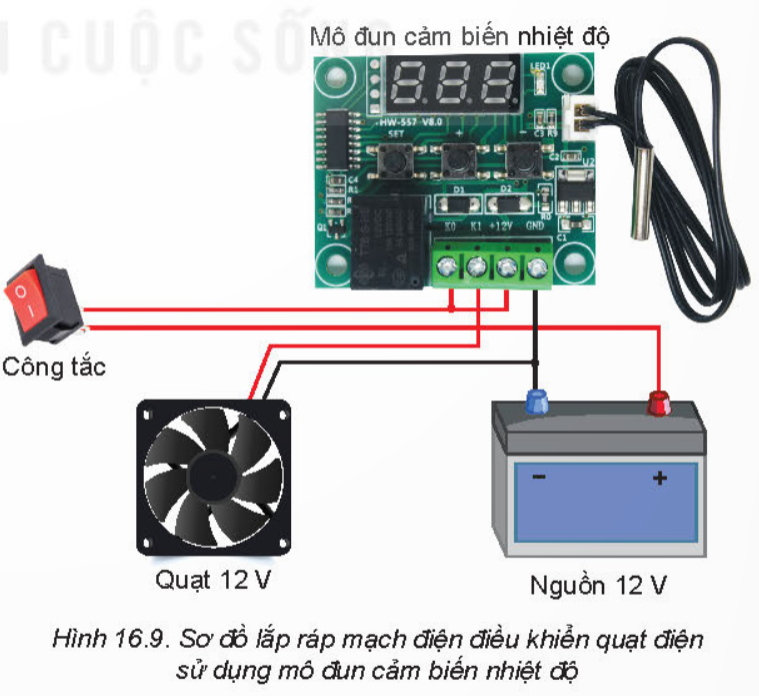

KHÁM PHÁ 5: Quan sát Hình 16.9 và nêu tên các thành phần chính của mạch điện điều khiển quạt điện sử dụng mô đun cảm biến nhiệt độ.

Giải rút gọn:

Thành phần chính: ắc quy, mô đun cảm biến nhiệt độ, quạt.

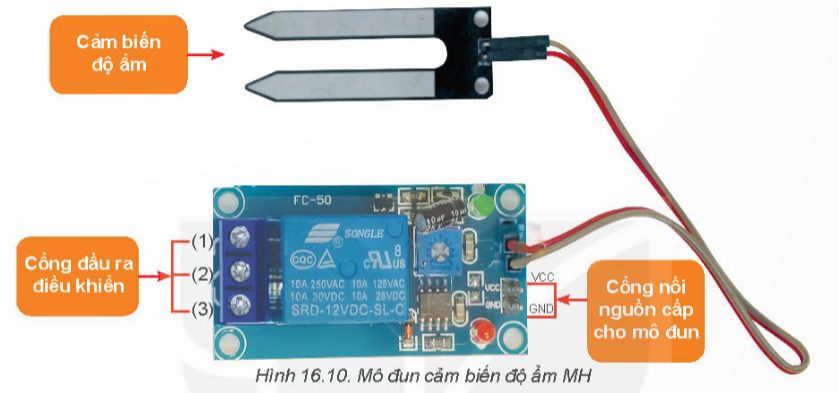

KHÁM PHÁ 6: Quan sát Hình 16.10 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển mô đun cảm biến độ ẩm.

Giải rút gọn:

- Cổng đầu ra điều khiển:

+ Tiếp điểm thường mở (1)

+ Đầu nối chung (2)

+ Tiếp điểm thường đóng (3)

- Cổng nối nguồn cấp cho mô đun:

+ Đầu nối GND nối với cực (-) của nguồn.

+ Đầu nối VCC để nối với cực (+) của nguồn.

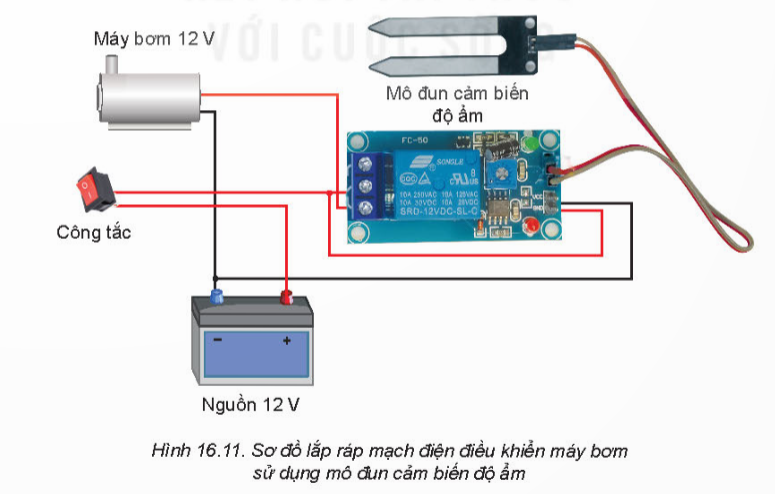

KHÁM PHÁ 7: Quan sát Hình 16.11 và nêu tên các thành phần chính của mạch điện điều khiển máy bơm sử dụng mô đun cảm biến độ ẩm.

Giải rút gọn:

Thành phần chính: ắc quy; mô đun cảm biến độ ẩm; máy bơm

VẬN DỤNG

Câu hỏi: Đề xuất một số ứng dụng cụ thể của các mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng, nhiệt độ và độ ẩm trong gia đình.

Giải rút gọn:

- Mô đun cảm biến ánh sáng: điều khiển đèn led.

- Mô đun cảm biến nhiệt độ: điều khiển quạt điện.

- Mô đun cảm biến độ ẩm: điều khiển máy bơm.
